Q41F全焊接球阀 - 全焊接法兰球阀工作原理(图)

Writer: admin Time:2023-02-22 09:29 Browse:

今天我们来讲解关于Q41F全焊接球阀 - 全焊接法兰球阀的工作原理及图片,本文由上海凯利科阀门有限公司提供,请勿转载,如需转载请注明出处。

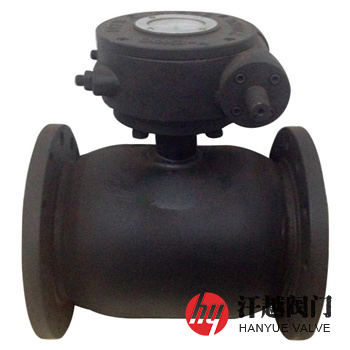

全焊接法兰球阀

全焊接法兰球阀产品概述

全焊接法兰球阀是一种端部连接形式为法兰,整体结构采用全焊接工艺制造而成的钢管焊接球阀,其由浮动球或固定球两种结构形式,靠弹簧力或介质作用力推动阀座与球体紧密接触,产生低压密封或高压密封效果。该阀有缩径和全通径两种,用户可根据管道法兰口径选择公称通径,可按施工及设计要求调整阀体的长短和阀杆高度,它具有零泄漏、强度高、质量轻、结构紧凑、操作力矩低和使用寿命长等特点,本阀改变阀座结构,可实现双截断泄放和双隔离泄放等功能。本产品广泛用于石油和天然气长输管线、城市埋地管网及大型石油化工装置上。

全焊接法兰球阀部件材料

序号

部件名称

材料名称

1

阀        体

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

2

阀        管

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

3

球        体

304

304

316

316L

4

阀        杆

2Cr13

304

316

316L

5

阀        座

RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON

6

阀        盖

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

7

压        盖

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

8

法        兰

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

9

驱动装置

组合件

组合件

组合件

组合件

全焊接法兰球阀技术规范

公称压力PN(MPa)

1.0

1.6

2.5

4.0

壳体试验压力(MPa)

1.5

2.4

3.75

6.0

液体高压密封试验压力(MPa)

1.1

1.76

2.75

4.4

气体低压密封试验压力(MPa)

0.6

0.6

0.6

0.6

设计制造

GB/T 37827-2019、JB/T 12006-2014

连接法兰

JB/T 81、JB/T 82、GB/T 9113、GB/T 9119、HG/T 20592、HG/T 20615

结构长度

GB/T 37827-2019、JB/T 12006-2014

压力试验

GB/T 13927-2008 工业阀门 压力试验

全焊接法兰球阀外形尺寸

公称压力

PN(MPa)

公称尺寸

DN(mm)

缩径尺寸(mm)

全径尺寸(mm)

d

L

d

L

1.0~4.0

(Class150)2.0

15

9.5

230

13

230

20

13

230

19

260

25

19

260

25

260

32

25

260

32

300

40

32

300

38

300

50

38

300

49

300

65

49

300

62

300

80

62

300

74

325

100

74

325

100

350

125

100

350

125

390

150

125

390

150

520

全焊接法兰球阀结构图

全焊接法兰球阀结构图

如果你需订购我厂全焊接球阀产品,咨询时烦请注明产品型号,如无法提供型号数据,请说明公称通径、公称压力、阀体和内件材质、介质温度、执行器机构类型,本产品有手动、气动、电动等,可按客户需求定制。
