ZBSF不锈钢法兰电磁阀
更新时间：2024-04-13 10:04:48

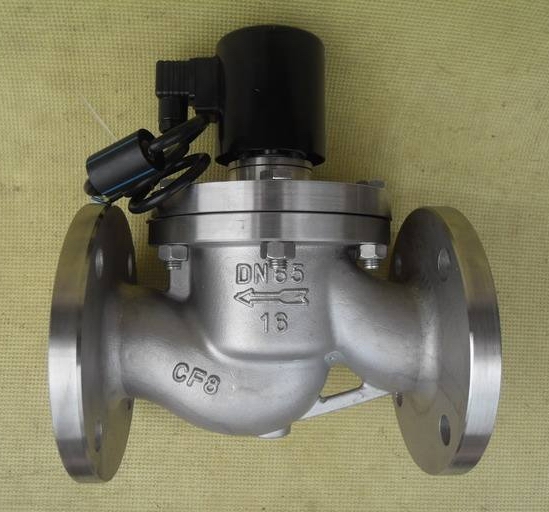

ZBSF不锈钢法兰电磁阀
- 1、产品型号：ZBSF。
- 2、公称通径：DN15～DN50。
- 3、公称压力：1.0MPa～1.6MPa。
- 4、适用温度：-29ºC～+200ºC。
- 5、阀体材质：不锈钢304、316、316L。
- 6、适用介质：水、油、蒸汽、气体、液体。
- 7、结构形式：先导活塞式。
- 8、连接方式：法兰、螺纹。
- 9、驱动方式：电磁动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
ZBSF不锈钢法兰电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、机械,电器、表面处理等生产和拉研部门以及浴室、食堂、空调等人们日常生活设施中，ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制，ZBSF系列电磁阀主要用于腐蚀气体，超净气等气体介质控制。工作原理
常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。当线圈断电时，主阀口关闭，介质截止。
常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。当线圈断电时，主阀口打开，介质流通。
主要特点
耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性能良好。耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。
性能参数
| 工作介质 | 腐蚀性气体、短冷流体、食用流体ZBSF-1：气体用ZBSF-1Y：液体用ZBSF-2：气体用ZBSF-2Y | ||||||
| 介质温度(℃) | ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃ | ||||||
| 公称压力(Mpa) | 1.6 | ||||||
| 工作压力(Mpa) | 0 - 1.6 | ||||||
| 电源电压 | AC220V,其余规格可作特殊订货 | ||||||
| 额定流量系数(KV) | 按JB/T352-94规定 | ||||||
| 泄漏量(m1/min) | 按JB/T352-94.F规定 | ||||||
| 公称通径(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 功耗(AV) | 40 | 50 | |||||

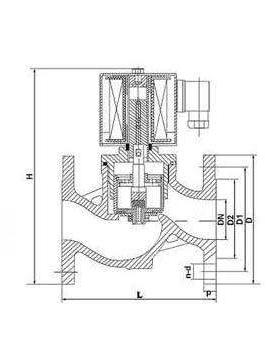

外形结构图
主要外形尺寸
| DN | L | H | D | D1 | D2 | b | f | n_d |
| 10 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4-￠14 |
| 15 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4-￠14 |
| 20 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4-￠14 |
| 25 | 160 | 150 | 115 | 85 | 65 | 16 | 3 | 4-￠14 |
| 32 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4-￠18 |
| 40 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4-￠18 |
| 50 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4-￠18 |
