Q367F全焊接球阀 - 全焊接固定球阀工作原理(图)

Writer: admin Time:1970-01-01 08:00 Browse:

今天我们来讲解关于Q367F全焊接球阀 - 全焊接固定球阀的工作原理及图片,本文由上海凯利科阀门有限公司提供,请勿转载,如需转载请注明出处。

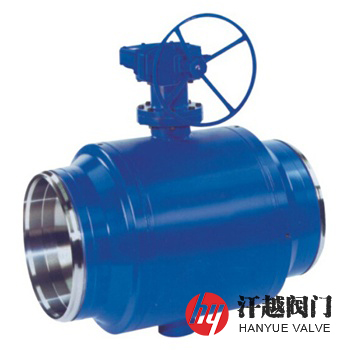

Q367F全焊接球阀

Q367F全焊接球阀产品概述

Q367F全焊接球阀是一种公称通径DN150~DN2000,公称压力不大于PN40,阀体采用一道或多道焊缝焊接成形的对焊连接固定球阀,其体型可分为圆体和方体以及球形三种,圆体的阀体两端圆弧形采用工装冷压成形,两边圆弧平滑过渡,减少应力集中,省略了中法兰,可以减轻阀门重量,节省制造成本,方体的阀体和边体之间采用U型焊接坡口,强度高,相比圆体能承受更大的管道拉应力,切应力、合成应力,适用于大口径。球形的阀体边体采用球形锻压成形,重量轻,可以减少材料成本,减轻管道重量负荷,阀体与边体中部焊缝离阀座位置较远,焊接时,热影响和变形量对阀座周边影响较小。该阀壳体为钢管一体焊接成型,避免了铸造件漏点多的问题,它的使用寿命远远大于铸钢球阀。本产品广泛应用于城市燃气、城镇供热、石油、石化、化工、天然气、造船、冶金等各类管道设备上。

Q367F全焊接球阀部件材料

序号

部件名称

材料名称

1

阀        体

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

2

阀        管

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

3

阀        盖

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

4

低        盖

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

5

阀        座

RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON

6

球        体

304

304

316

316L

7

阀        杆

2Cr13

304

316

316L

8

下  阀  杆

2Cr13

304

316

316L

9

驱动装置

组合件

组合件

组合件

组合件

Q367F全焊接球阀技术规范

公称压力PN(MPa)

1.0

1.6

2.5

4.0

壳体试验压力(MPa)

1.5

2.4

3.75

6.0

液体高压密封试验压力(MPa)

1.1

1.76

2.75

4.4

气体低压密封试验压力(MPa)

0.6

0.6

0.6

0.6

设计制造

GB/T 37827-2019、JB/T 12006-2014

连接端部

按GB/T 985.1~GB/T 985.2的规定或按订货合同的要求

结构长度

GB/T 37827-2019、JB/T 12006-2014

压力试验

GB/T 13927-2008 工业阀门 压力试验

Q367F全焊接球阀外形尺寸

公称压力

PN(MPa)

公称尺寸

DN(mm)

缩径尺寸(mm)

全径尺寸(mm)

d

L

d

L

1.0~4.0

(Class150)2.0

150

125

390

150

520

200

150

520

201

635

250

201

635

252

689

300

252

689

303

762

350

303

762

334

838

400

334

838

385

915

450

385

915

436

991

500

436

991

487

1143

600

487

1143

589

1380

700

589

1380

684

1524

如需其他规格尺寸,请来电咨询!

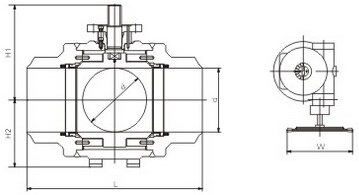

Q367F全焊接球阀结构图

Q367F全焊接球阀结构图

如果你需订购我厂全焊接球阀产品,咨询时烦请注明产品型号,如无法提供型号数据,请说明公称通径、公称压力、阀体材质、内件材质、介质温度、执行器机构类型,本产品有手动、气动、电动等,可按客户需求定制。
