ZCLD低温电磁阀

更新时间:2024-04-13 10:04:55

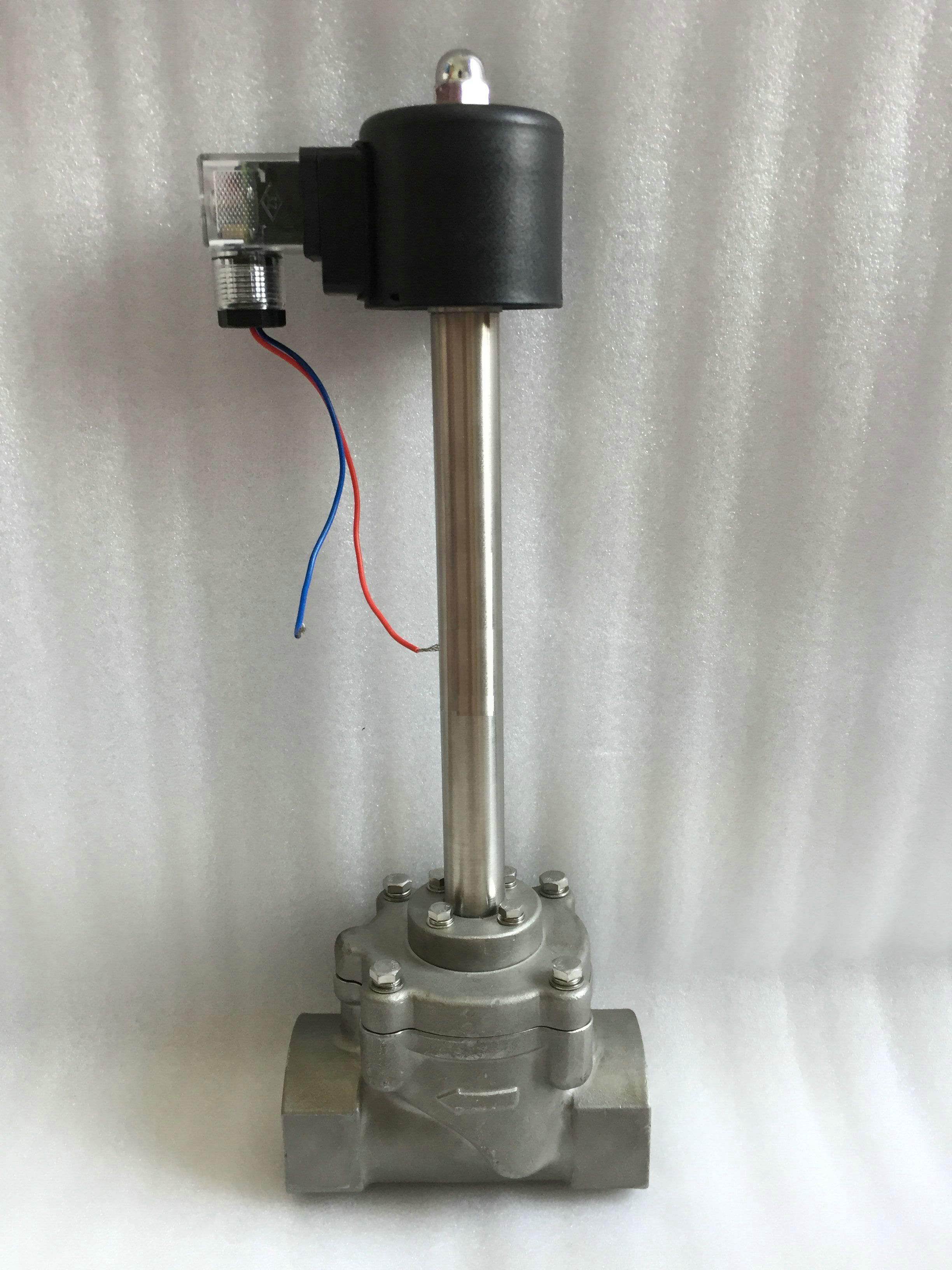

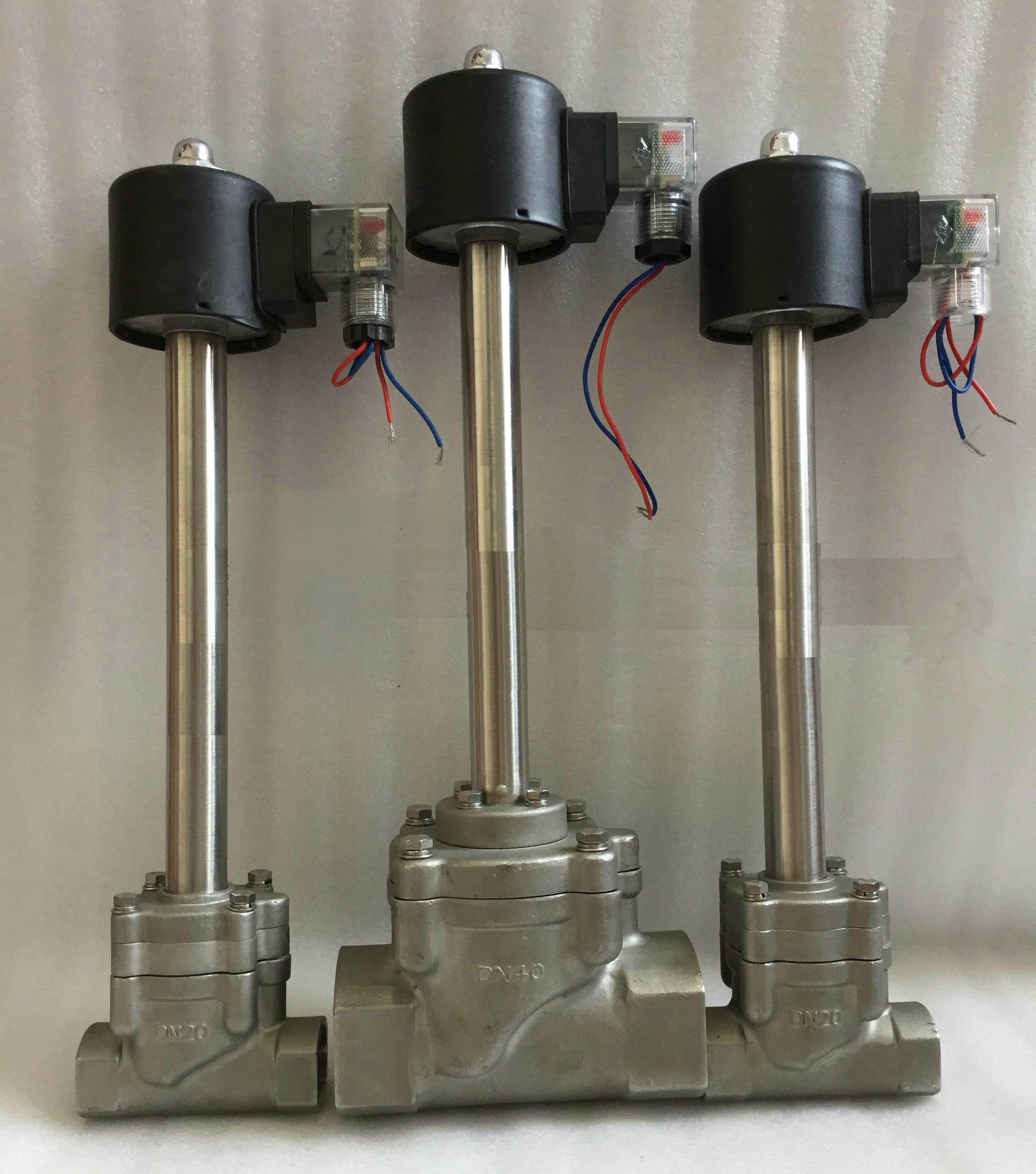

ZCLD低温电磁阀

  • 1、产品型号:ZCLD。
  • 2、公称通径:DN3~DN50。
  • 3、公称压力:1.0MPa~4.0MPa。
  • 4、适用温度:-101ºC~-196ºC。
  • 5、阀体材质:不锈钢304、316、316L。
  • 6、适用介质:氟利昂、液氨、液氧、液氮、液态二氧化碳、制冷剂。
  • 7、结构形式:先导式、直动式、零压力启动。
  • 8、连接方式:法兰、螺纹、焊接。
  • 9、驱动方式:电磁动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

ZCLD低温电磁阀主要应用于输送氟利昂、液氨、液氧、液氮、液态二氧化碳、制冷剂等超低温介质的管路上,氟利昂低温电磁阀完成管路上的超低温气体或液体的自动化控制,实现程序控制自动化。广泛应用于核工业、航天工业、军工、船舶、石油化工、电力装备、食品机械等自控系统中。

工作原理

常闭:当线圈通电时,电磁铁芯吸合,卸压孔打开,主活塞由介质压力推动,打开主阀口,介质流通。
    当线圈断电时,主阀口关闭,介质截止。
常开:当线圈通电时,电磁铁芯吸合,卸压孔关闭,主活塞由介质压力推动,关闭主阀口,介质截止。当线圈断电时,主阀口打开,介质流通。

主要特点

耐腐蚀:绝大部分零件用不锈钢或铸造不锈钢制成,防腐蚀性能良好。
耐低温:采用耐低温材料,电磁部分、密封件全部经过低温处理,最低温度零下-196摄氏度。
耐磨损:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。
可靠:结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点,在低压差或压差为零情况下也能可靠工作。

性能参数

ZCLD低温电磁阀寿命长,结构简单,无故障,检修方便,阀芯由特种不锈钢制成,耐磨性好,耐超低温。氟利昂低温电磁阀采用直动式活塞结构,启闭时间快,密封性能好,完全不会发生内漏现象,线圈可加装节能模块,是一款性价比相当高的产品。

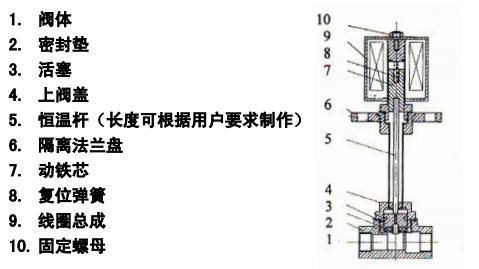

结构形式



主要外形尺寸

型号 通径mm 阀体材质 KV值 m3/h 功耗 W 外形尺寸 连接方式
长mm 高mm
ZCLD-4B 3 不锈钢 0.2 19 50 80 G1/8″/G1/4″
ZCLD-6B 6 不锈钢 0.75 19 50 210 G 1/4″
ZCLD-8B 8 不锈钢 1.0 19 50 210 G 1/4″
ZCLD-10B 10 不锈钢 2.1 70 70 240 G 3/8″
ZCLD-15B 15 不锈钢 5.0 70 70 260 G 1/2″
ZCLD-20B 20 不锈钢 11.0 70 73 260 G 3/4″
ZCLD-25B 25 不锈钢 13.0 70 100 280 G 1″
ZCLD-32B 32 不锈钢 28.0 70 112 310 G 1 1/4″
ZCLD-40B 40 不锈钢 30.0 70 123 330 G 1 1/2″
ZCLD-50B 50 不锈钢 46.0 70 168 360 G 2″
