ZCG高温中压电磁阀
更新时间：2024-04-13 10:04:50

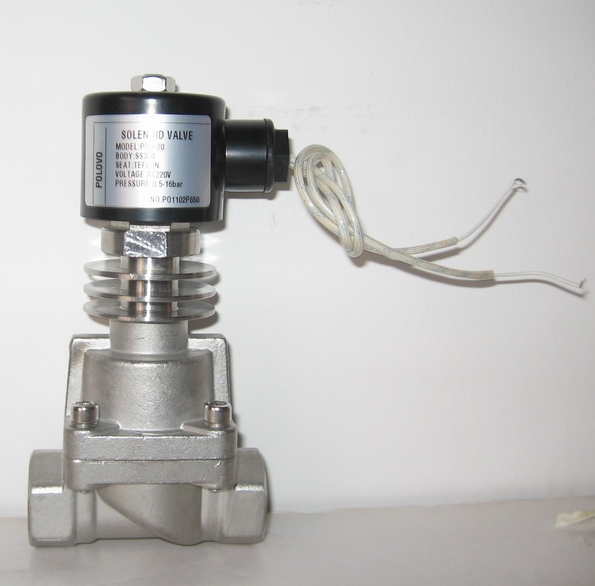

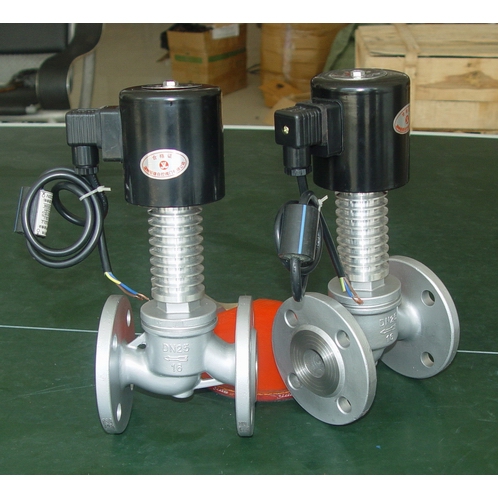

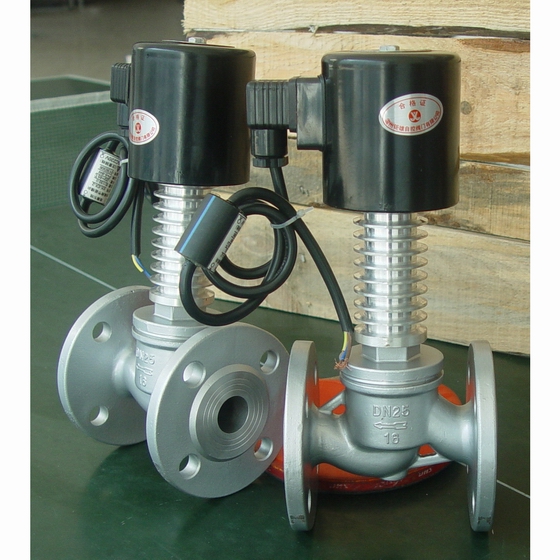

ZCG高温中压电磁阀
- 1、产品型号：ZCG。
- 2、公称通径：DN15～DN150。
- 3、公称压力：1.0MPa～4.0MPa。
- 4、适用温度：-29ºC～+450ºC。
- 5、阀体材质：铸钢、不锈钢。
- 6、适用介质：水、油、蒸汽、气体、液体。
- 7、结构形式：先导活塞式。
- 8、连接方式：法兰、螺纹。
- 9、驱动方式：电磁动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
ZCG高温中压电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的首选产品。产品特点
①特殊场合可持续长时间通电，采用全金属密封，介质流体温度最高可达350℃-450°C②不同的使用介质,采用针对性的密封，更加提高电磁阀合理性
③采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一
④采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠性，可持续频繁工作
⑤介质流体最高压力可分别提供2.5Mpa-4.0Mpa;
应用范围
航天、船舶重工、石油化工、电力装备、生物制药、工业炉窑、酿酒、干燥设备、暖通空调、电镀涂装、食品工业、热电厂、橡塑机械等。技术参数
原理结构：分步直动活塞型、先导活塞型流体温度：C7组：≤350℃
控制方式：常闭式、常开式
标准电压：AC220V、DC24V (其它可特制)
流体范围①：热水、蒸汽、导热油等高温介质
环境温度：-30--75℃
密封材料：PTFE、紫铜
电气连接：接线盒
防护等级：普通型IP54、防爆型IP56
防爆等级：dⅡBT4 、dⅡCT5
技术规格
| 介质温度℃ | ZCG | ≤250 ≤450 | |||||||
| ZCH | ≤400 | ||||||||
| 公称压力(MPa) | ZCG | 2.5 | |||||||
| ZCH | 4.0 | ||||||||
| 工作压差(MPa) | ZCG | 0.1-2.5 | |||||||
| ZCH | 0.1-4.0 | ||||||||
| 公称通径(MPa) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 功耗 | 130VA | 480VA | |||||||
| 电源电压 | AC220V DC 24V 其余规格可作特殊订货 | ||||||||
| 额定流量系数(KV) | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | 58 | 85 | 154 |
| 泄漏量(ml/min) | 按JB/T7352-94·F规定 | ||||||||

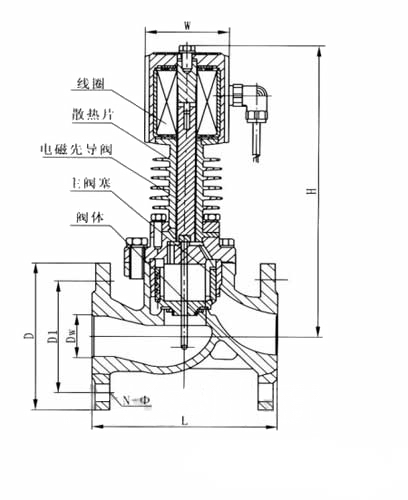

外形结构图
主要外形尺寸
| 型号规格② | 通径DN[mm] | 工作压力 [bar] | 阀体材质 | 内螺纹式尺寸［mm］ | 法兰式尺寸［mm］ | ||||||
| G | L | H | L | H | D | D1 | n-d | ||||
| ZCG15 | 15 |
B016级：0-16 B8级：0-8（常开） B25级：1-25（特制） |
不锈钢 | 1/2〃 | 90 | 198 | 90 | 200 | Φ95 | 65 | 4-Φ12 |
| ZCG 20 | 20 | 3/4〃 | 95 | 200 | 115 | 205 | Φ105 | 75 | 4-Φ14 | ||
| ZCG 25 | 25 | 1〃 | 110 | 210 | 125 | 210 | Φ115 | 85 | 4-Φ14 | ||
| ZCG 32 | 32 | 1 1/4〃 | 120 | 220 | 140 | 220 | Φ135 | 100 | 4-Φ18 | ||
| ZCG 40 | 40 | 1 1/2〃 | 140 | 230 | 165 | 230 | Φ145 | 110 | 4-Φ18 | ||
| ZCG 50 | 50 | 2〃 | 160 | 245 | 190 | 260 | Φ160 | 125 | 4-Φ18 | ||
| ZCG65F | 65 |
B16级：0.5-16 B25级：1-25（特制） |
不锈钢 碳钢WCB |
- | - | - | 250 | 310 | Φ185 | 145 | 4-Φ18 |
| ZCG 80F | 80 | - | - | - | 270 | 325 | Φ200 | 160 | 8-Φ18 | ||
| ZCG100F | 100 | - | - | - | 320 | 420 | Φ220 | 180 | 8-Φ18 | ||
| ZCG150F | 150 | - | - | - | 400 | 490 | Φ285 | 240 | 8-Φ18 | ||
安装方式
1、在安装电磁阀前：请仔细核对电磁阀型号和规格并冲洗管道和接口2、高温中压电磁阀安装方向：介质流通方向应与阀体上箭头方向一致；电磁线圈部分应竖直向上
3、不要将高温中压电磁阀安装于管道低凹处，以免因蒸汽凝结水，杂质等沉积在阀内而妨碍动作
4、高温中压电磁阀不可在爆炸危险场合使用
5、ZCG高温中压电磁阀安装处应留有一定空间，以便散热及日常保养与定期保养。
