ZCZP蒸汽电磁阀
更新时间：2024-04-13 10:04:49

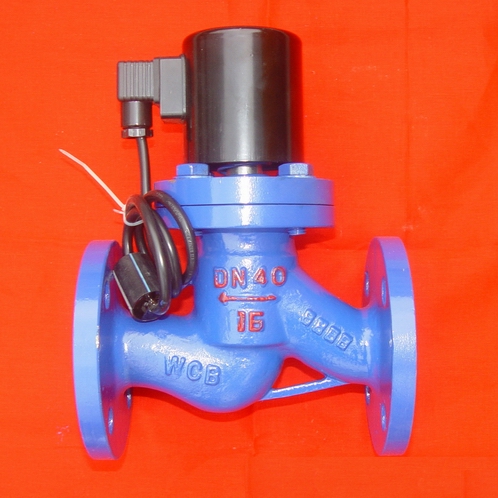

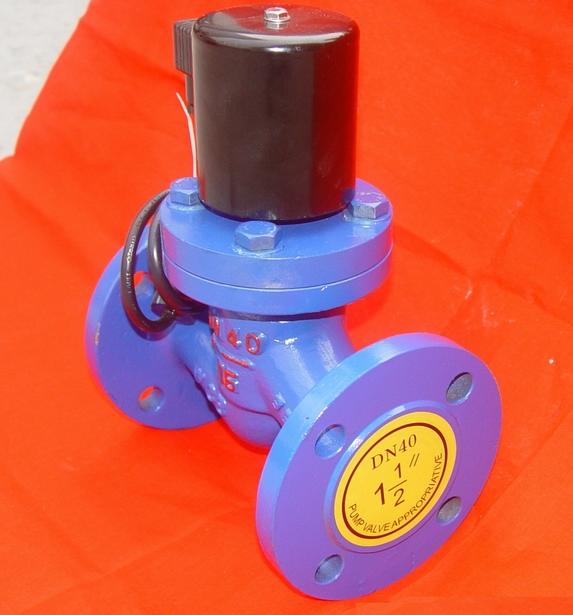

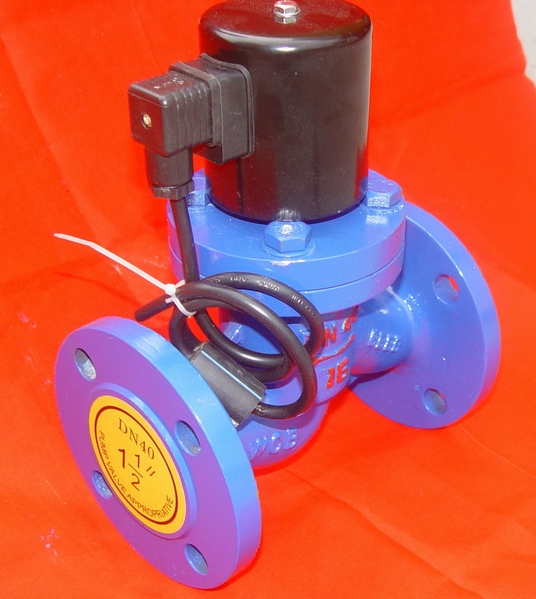

ZCZP蒸汽电磁阀
- 1、产品型号：ZCZP。
- 2、公称通径：DN15～DN150。
- 3、公称压力：1.0MPa～1.6MPa。
- 4、适用温度：-29ºC～+450ºC。
- 5、阀体材质：铸钢、不锈钢。
- 6、适用介质：水、蒸汽。
- 7、结构形式：先导活塞式。
- 8、连接方式：法兰、螺纹。
- 9、驱动方式：电磁动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
ZCZP蒸汽电磁阀适用于以蒸汽加热为介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。技术参数
| 工作介质 | 蒸汽及其他腐蚀性气体 | |||||||||||
| 介质温度℃ | ≤200 | |||||||||||
| 工作压力MPa | 1.6 | |||||||||||
| 工作压差MPa | 0.05～1.6 | 0.1～1.6 | ||||||||||
| 电源电压 | AC220V其余规格可作特殊订货 | |||||||||||
| 使用寿命 | 按JB/T7352-94规定 | |||||||||||
| 额定流量系数KV | ||||||||||||
| 泄漏量ml/min | 按JB/T7352-94·F规定 | |||||||||||
| 公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| 功 耗VA | 30、40 | 30、40、50 | ||||||||||
外形结构图
主要外形尺寸
| 公称通径DN | 内螺纹连接 | 法兰连接 | |||||||||
| 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 148 | 92 | 1/2 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
| 32 | 182 | 120 | 1 1/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 182 | 140 | 1 1/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
| 65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
| 80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | |||
| 100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | |||
| 125 | 416 | 400 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | |||
| 150 | 400 | 480 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | |||
