ZCG不锈钢高温电磁阀

更新时间:2024-04-13 10:04:39

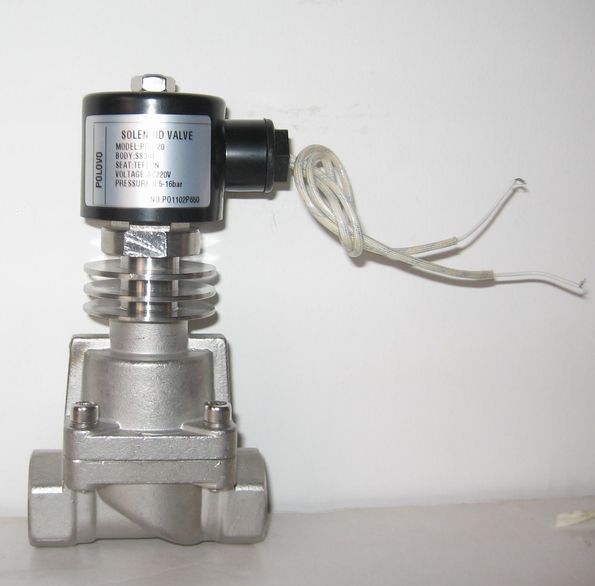

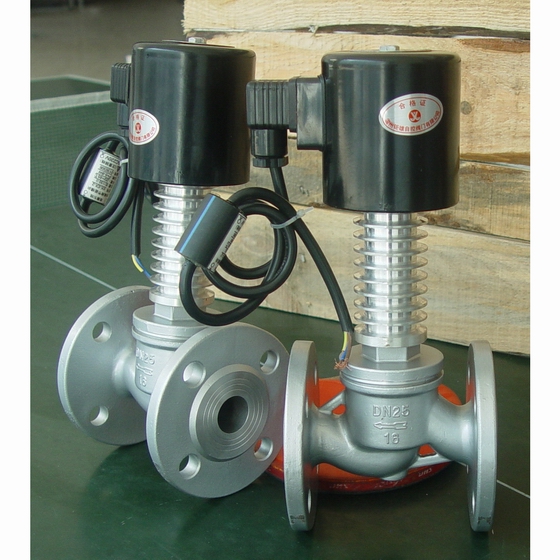

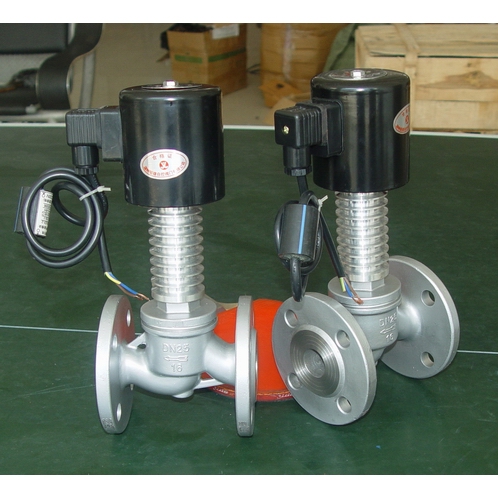

ZCG不锈钢高温电磁阀

  • 1、产品型号:ZCG。
  • 2、公称通径:DN15~DN150。
  • 3、公称压力:1.0MPa~4.0MPa。
  • 4、适用温度:-29ºC~+450ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:水、蒸汽、油、气体、液体。
  • 7、结构形式:先导活塞式。
  • 8、连接方式:法兰、螺纹。
  • 9、驱动方式:电磁动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

ZCG不锈钢高温电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制;广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业,是自动化控制工程、项目改造及设备配套的首选产品。

产品特点

①特殊场合可持续长时间通电,采用全金属密封,介质流体温度最高可达350℃-450°C
②不同的使用介质,采用针对性的密封,更加提高电磁阀合理性
③采用新颖巧妙的阀芯结构及安装散热装置,使结构更加紧凑,重量是同类产品的三分之一
④采用不锈钢活塞结构,阀芯磨损可自动补偿,更加提高电磁阀的寿命和可靠性,可持续频繁工作
⑤介质流体最高压力可分别提供2.5Mpa-4.0Mpa;

应用范围

航天、船舶重工、石油化工、电力装备、生物制药、工业炉窑、酿酒、干燥设备、暖通空调、电镀涂装、食品工业、热电厂、橡塑机械等。

技术参数

原理结构:分步直动活塞型、先导活塞型
流体温度:C7组:≤350℃
控制方式:常闭式、常开式
标准电压:AC220V、DC24V (其它可特制)
流体范围①:热水、蒸汽、导热油等高温介质
环境温度:-30--75℃
密封材料:PTFE、紫铜
电气连接:接线盒
防护等级:普通型IP54、防爆型IP56
防爆等级:dⅡBT4 、dⅡCT5

技术规格

介质温度℃ ZCG ≤250 ≤450
ZCH ≤400
公称压力(MPa) ZCG 2.5
ZCH 4.0
工作压差(MPa) ZCG 0.1-2.5
ZCH 0.1-4.0
公称通径(MPa) 15 20 25 32 40 50 65 80 100
功耗 130VA 480VA
电源电压 AC220V DC 24V 其余规格可作特殊订货
额定流量系数(KV) 3.8 7.4 10.3 18.8 25.7 41 58 85 154
泄漏量(ml/min) 按JB/T7352-94·F规定

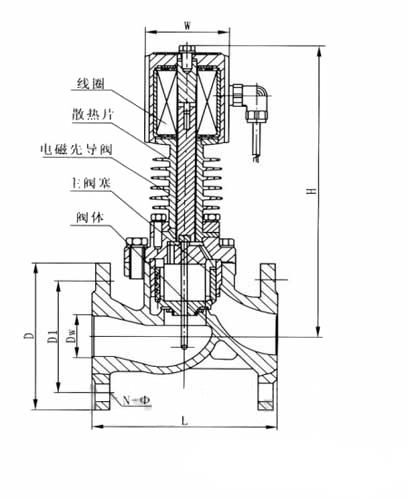

外形结构图



主要外形尺寸

型号规格② 通径DN[mm] 工作压力 [bar] 阀体材质 内螺纹式尺寸[mm] 法兰式尺寸[mm]
G L H L H D D1 n-d
ZCG15 15 B016级:0-16
B8级:0-8(常开)
B25级:1-25(特制)
不锈钢 1/2〃 90 198 90 200 Φ95 65 4-Φ12
ZCG 20 20 3/4〃 95 200 115 205 Φ105 75 4-Φ14
ZCG 25 25 1〃 110 210 125 210 Φ115 85 4-Φ14
ZCG 32 32 1 1/4〃 120 220 140 220 Φ135 100 4-Φ18
ZCG 40 40 1 1/2〃 140 230 165 230 Φ145 110 4-Φ18
ZCG 50 50 2〃 160 245 190 260 Φ160 125 4-Φ18
ZCG65F 65 B16级:0.5-16
B25级:1-25(特制)
不锈钢
碳钢WCB
- - - 250 310 Φ185 145 4-Φ18
ZCG 80F 80 - - - 270 325 Φ200 160 8-Φ18
ZCG100F 100 - - - 320 420 Φ220 180 8-Φ18
ZCG150F 150 - - - 400 490 Φ285 240 8-Φ18

安装方式

1、在安装电磁阀前:请仔细核对电磁阀型号和规格并冲洗管道和接口
2、不锈钢高温电磁阀安装方向:介质流通方向应与阀体上箭头方向一致;电磁线圈部分应竖直向上
3、不要将不锈钢高温电磁阀安装于管道低凹处,以免因蒸汽凝结水,杂质等沉积在阀内而妨碍动作
4、不锈钢高温电磁阀不可在爆炸危险场合使用
5、ZCG不锈钢高温电磁阀安装处应留有一定空间,以便散热及日常保养与定期保养。
