SRYIIF焊接Y型过滤器-SRYIII4焊接Y型过滤器工作原理（图）
Writer： admin Time：2023-02-22 09:28 Browse：℃
今天我们来讲解关于SRYIIF焊接Y型过滤器-SRYIII4焊接Y型过滤器的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

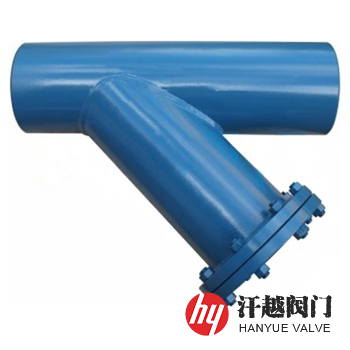

焊接Y型过滤器产品简介
SRYIII4、SRYIIF焊接Y型过滤器是一种壳体由无缝钢管或板材卷制而成的主管和支管按锐角角度通过电焊或氩弧焊工艺焊接组成，并通过进出料口两端的法兰连接输送管道、泵以及其他设备的焊制Y型过滤器，其壳体内置有相应过滤面积的滤筒和滤网，从而将进、出口隔开，一般情况下，流体从介质入口进入到滤筒内，流经滤筒上包缚的滤网将固体颗粒截留在滤网内，干净的流体从出口流出，过滤器处于正常状态。当需清洗时，只需旋开排污堵头，放尽残料，然后拆卸法兰盖，取出滤筒滤网进行清洗即可。
SRYIII4、SRYIIF焊接Y型过滤器是我厂按《SH/T 3411-1999石油化工泵用过滤器选用、检验与验收》标准设计制造，其主要过滤石油化工生产过程中液体或气体所含的固体颗粒，从而保证泵正常运行，保护设备所必备的过滤设备。本产品一般安装在石油化工、煤化工企业新建、改建、扩建工程中泵入口处，滤网把杂质阻截下来，保持后面介质的洁净度，使系统安全通畅运行。
焊接Y型过滤器部件材料
|
序号 |
部件名称 |
材料名称 |
|||||
|
1 |
壳 体 |
20# |
1Cr5Mo |
15CrMo |
304 |
316 |
316L |
|
2 |
法 兰 |
A105 |
1Cr5Mo |
15CrMo |
304 |
316 |
316L |
|
3 |
滤 筒 |
304 |
304 |
304 |
304 |
316 |
316L |
|
4 |
滤 网 |
304 |
304 |
304 |
304 |
316 |
316L |
|
5 |
垫 片 |
带内外环金属缠绕垫、柔性石墨缠绕、聚四氟乙烯 |
|||||
|
6 |
法 兰 盖 |
Q235B |
1Cr5Mo |
15CrMo |
304 |
316 |
316L |
|
7 |
螺 柱 |
35CrMoA |
35CrMoA |
35CrMoA |
304 |
316 |
316L |
|
8 |
螺 母 |
30CrMo |
30CrMo |
30CrMo |
304 |
316 |
316L |
|
9 |
排放螺塞 |
304 |
304 |
304 |
304 |
316 |
316L |
焊接Y型过滤器性能规范
|
公称压力PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
2.0 |
5.0 |
|
壳体强度试验压力(MPa) |
1.5 |
2.4 |
3.75 |
6.0 |
3.0 |
7.5 |
|
高压液密封试验压力(MPa) |
1.1 |
1.76 |
2.75 |
4.4 |
2.2 |
5.5 |
|
低压气密封试验压力(MPa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
设计制造 |
SH/T 3411-1999 石油化工泵用过滤器选用、检验与验收 |
|||||
|
结构长度 |
SH/T 3411-1999 石油化工泵用过滤器选用、检验与验收 |
|||||
|
法兰标准 |
JB/T 81~82、GB/T 9115~9119、HG/T 20592、HG/T 20615、SH/T 3406 |
|||||
|
检验验收 |
SH/T 3411-1999 石油化工泵用过滤器选用、检验与验收 |
|||||
|
过滤精度 |
0.02mm ~ 16.0mm |
|||||
焊接Y型过滤器外形尺寸
|
公称压力 PN(MPa) |
公称直径 DN(mm) |
尺寸(mm) |
B (in) |
有效过滤 面积(m2) |
倍数 |
||
|
L |
H1 |
H |
|||||
|
2.0 |
15 |
260 |
177 |
280 |
R ⅜ |
0.00252 |
14.0 |
|
20 |
280 |
195 |
308 |
R ⅜ |
0.00300 |
10.0 |
|
|
25 |
290 |
208 |
322 |
R ⅜ |
0.00330 |
8.0 |
|
|
32 |
310 |
227 |
353 |
R ⅜ |
0.00510 |
6.0 |
|
|
40 |
320 |
238 |
367 |
R ⅜ |
0.00520 |
4.0 |
|
|
50 |
300 |
240 |
339 |
R ½ |
0.00630 |
3.2 |
|
|
65 |
340 |
274 |
382 |
R ½ |
0.00910 |
2.74 |
|
|
80 |
380 |
307 |
438 |
R ½ |
0.01270 |
2.5 |
|
|
100 |
450 |
349 |
495 |
R ¾ |
0.01800 |
2.3 |
|
|
150 |
580 |
424 |
608 |
R ¾ |
0.03300 |
1.9 |
|
|
200 |
700 |
520 |
750 |
R ¾ |
0.05400 |
1.7 |
|
|
250 |
800 |
606 |
877 |
R ¾ |
0.07800 |
1.6 |
|
|
300 |
950 |
728 |
1061 |
R ¾ |
0.11400 |
1.6 |
|
|
5.0 |
15 |
260 |
181 |
280 |
R ⅜ |
0.00252 |
14.0 |
|
20 |
280 |
205 |
308 |
R ⅜ |
0.00300 |
10.0 |
|
|
25 |
290 |
215 |
322 |
R ⅜ |
0.00330 |
8.0 |
|
|
32 |
310 |
234 |
353 |
R ⅜ |
0.00510 |
6.0 |
|
|
40 |
320 |
250 |
367 |
R ⅜ |
0.00520 |
4.0 |
|
|
50 |
360 |
254 |
354 |
R ½ |
0.00630 |
3.2 |
|
|
65 |
370 |
286 |
396 |
R ½ |
0.00910 |
2.74 |
|
|
80 |
400 |
317 |
438 |
R ½ |
0.01270 |
2.5 |
|
|
100 |
520 |
378 |
523 |
R ¾ |
0.01800 |
2.3 |
|
|
150 |
620 |
461 |
636 |
R ¾ |
0.03300 |
1.9 |
|
|
200 |
720 |
542 |
750 |
R ¾ |
0.05400 |
1.7 |
|
|
250 |
820 |
633 |
877 |
R ¾ |
0.07800 |
1.6 |
|
|
300 |
970 |
753 |
1061 |
R ¾ |
0.11400 |
1.6 |
|
焊接Y型过滤器结构图
订购焊接Y型过滤器时请注明产品公称直径、公称压力、壳体材质、滤芯材料、使用介质及过滤精度，是否配对法兰、螺栓螺母及垫片等。
