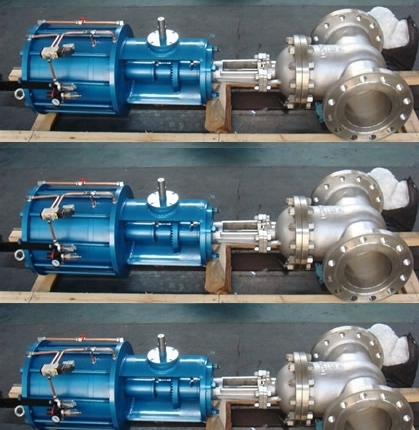

不锈钢气动闸阀工作原理（图）
Writer： admin Time：2020-05-29 14:45 Browse：℃
不锈钢气动闸阀工作原理：
不锈钢气动闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。气动不锈钢闸阀Z641H主要由不锈钢闸阀与气动执行机构与组成，阀体、阀盖、闸板、闸杆等相关部件均为不锈钢材质，阀座密封面可分为聚四氟乙烯、不锈钢或硬质合金，填料一般采用硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。
不锈钢气动闸阀特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、介质流动方向完全不受限制，不扰流、不降低压力，介质可从闸阀的两侧任意方向流过、均能达到使用的目的，特别适用于介质流动方向可能改变的工况管路中。
- 阀门型号：Z641H，Z641W
- 通径规格：DN50～DN800
- 结构形式：直通式
- 阀体材质：不锈钢304、316、316L
- 公称压力：PN16、PN25、PN40、PN64
- 适用温度：-29℃～550℃
- 应用范围：空气、水、蒸汽、油及硝酸、醋酸等
- 产品特点：磨擦力小，方向不受限制，不扰流、不降低压力

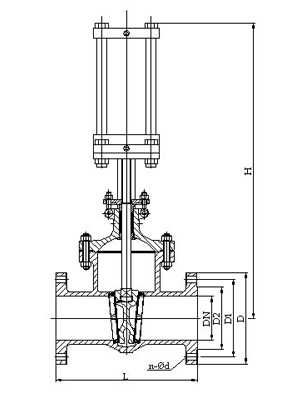

不锈钢气动闸阀参数说明：
| 公称通径 | DN50～DN800（mm） |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 阀体材质 | 不锈钢304、316、316L |
| 控制方式 | 气动控制（气源驱动） |
| 温度范围 | -29℃～550℃ |
| 供气压力 | 双作用：2-8bar/单作用：4-8bar |
| 作用方式 | 双作用活塞式、弹簧复位式 |
| 适用介质 | 空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体 |
