气动软密封闸阀工作原理（图）

Writer： admin Time：2020-05-29 14:38 Browse：℃

气动软密封闸阀工作原理：

气动软密封闸阀是软密封闸阀与气缸组成的，通过气缸（气动执行器）4-7公斤气源压力输送传送到气缸，达到开启或者关闭效果，采用一流的橡胶硫化技术将橡胶进行整体内、外包胶，使得硫化后的阀门能够保证精确的几何尺寸，且橡胶与闸阀接着牢靠，不易脱落及弹性记忆佳。Z645X弹性座封闸阀与传统的闸阀相比，底部采用与水管相同的平底设计，不易造成杂物淤积，使流体通畅无阻。传统闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、纸屑、杂物等淤泥积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，而软密封闸阀则不存在这种现象。

气动软密封闸阀特点：

1、阀体采用粉体环氧树脂涂装，可防止阀体的腐蚀及生锈，并可用于污水系统，不易碎裂。以往传统铸铁闸阀常因外物击中、碰撞或重叠而造成断裂等现象。

2、采用三“O”型环密封圈设计，可减少开关时的摩擦阻力，大幅减少漏水现象及可以不停水施工更换密封圈。

3、由于阀体内部以无毒性环氧树脂涂装，闸阀的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象，可供生饮。

4、阀体采用精密铸造，精确的几何尺寸使得阀体北部无需任何精加工即可保证阀门的密封性。

5、本体采用球墨铸造制成，重量较传统闸阀重量减轻约百分之二十到百分之三十，方便维修方便。

气动软密封闸阀标准规范：

《通用阀门法兰连接铁制闸阀》GB/T 12232-2005

《钢制阀门一般要求》GB/T 12224-2005

《管线用钢制平板闸阀》JB/T 5298-91

《阀门的检验与试验》JB/T 9092-1999

气动软密封闸阀技术参数：

公称通经：50～1200mm

公称压力：1.0～2.5MPa

连接方式：法兰式

工作温度：0～80℃

控制方式：气动控制

适用介质：水、油品、气体等

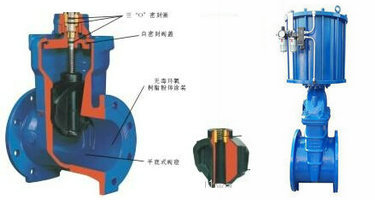

软密封弹性座封闸阀结构图

气动软密封闸阀零件材料：

阀体	灰铸铁、球墨铸铁、铸钢
闸板	球墨铸铁外覆三元乙丙或丁腈橡胶
密封圈	丁腈橡胶
阀盖	灰铸铁、球墨铸铁、铸钢
阀杆	不锈钢
"O"形密封圈	丁腈橡胶
螺栓	不锈钢
压盖	球墨铸铁、铸钢

气动软密封闸阀性能优点：

气动软密封闸阀具有耐腐蚀的优点，阀体采用粉沫环氧树脂涂装，克服了普通闸阀阀体的腐蚀与生锈的现象，并可用于污水系统。

气动弹性座封闸阀阀体底部（相当于管线底部）没有闸板槽，呈平的状态，不会引起滞留杂物，解决了传统的闸阀杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水的困惑，使流体通畅无阻。
