气动高压闸阀工作原理（图）

气动高压闸阀工作原理：



气动高压闸阀是由锻造高压闸阀与气动执行装置组合而成，气动高压闸阀用于需要快速启闭的高压工况，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。 主要用于介质较为复杂的高温高压工况中，与其他阀门产品相比的特点是耐高温高压，独特的自密封设计，压力越高，密封越可靠，由于性能技术特性、工况的特殊，使产品也形成了其他产品所替代不了的特点。气动高压闸阀依靠执行器的气源压力来驱动阀门的开启和关闭，利用气压带动闸板做上升下降的运作，从而来接通(全开)和截断(全关)管道中的流体介质，公称压力可达25MPa及更高，口径由50至600mm，温度范围在-29℃至550℃。



气动高压闸阀优点：

1、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。 2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。 3、形体简单，制造工艺性好，适用范围广。   气动高压闸阀设计标准： 设计与制造：GB12234 结构长度：GB12221 法兰尺寸：GB9113 JB79 压力-温度：GB9131 试验-检验：JB/13927 JB/T9092

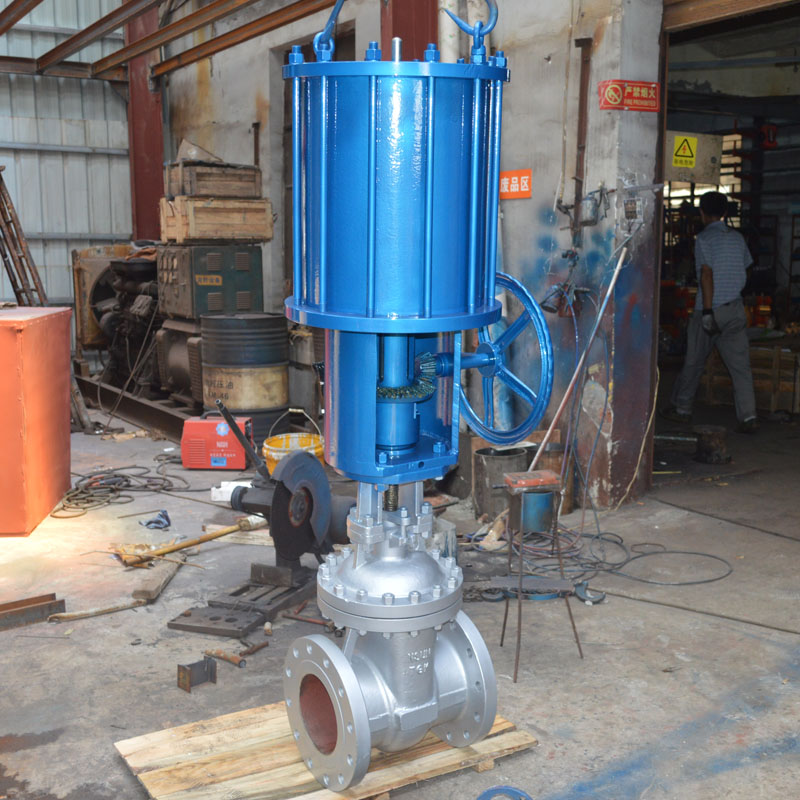

气动高压闸阀结构图

气动高压闸阀技术参数：

公称通径	DN50～DN600（mm）
公称压力	PN10-25.0Mpa
连接方式	法兰式，焊接式
控制方式	气动控制（气源驱动）
温度范围	-29℃～550℃
阀体形式	直通铸造阀
阀体材质	WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
手动功能	可配手轮
