电动法兰闸阀工作原理（图）
Writer： admin Time：2020-05-29 14:33 Browse：℃
电动法兰闸阀工作原理：
电动法兰闸阀（Z941H）由法兰闸阀与电动执行器组成，通过电动执行器旋转带动阀杆开启或者关闭，在管路中使用时稳定可靠，所以在高压管路上常采用法兰闸阀。电动法兰闸阀是一种远程自动控制闸阀，通过电源驱动由阀杆带动阀杆做升降运动，从而控制闸阀的开启和关闭，适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的各种工况系统管路上，主要用来截断或接通作用，一般不建议用来调节介质流量。
电动法兰闸阀优点：
1、流体阻力小，阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向。
2、密封面介质的冲刷和侵蚀小。
3、形体简单，制造工艺性好，使用范围广。
4、启闭较胜利，启闭时闸板运动方向与介质流动方向相垂直。
5、介质的流动方向一般不受限制，介质可从闸阀的两侧任意方向流过。
|
电动法兰闸阀设计标准：
设计制造：GB/T12234-89
结构长度：GB/T12221-89
法兰连接尺寸：JB/T79-94
阀门检查和试验：GB/T13927-9
电动法兰闸阀性能规范：
试验压力(MPa) ：1.6 2.5 4.0 6.4
强度试验(MPa)：2.4 3.75 6.0 9.6
密封试验(MPa)：1.76 2.75 4.4 7.04
低压密封试验(MPa)：0.6MPa
|

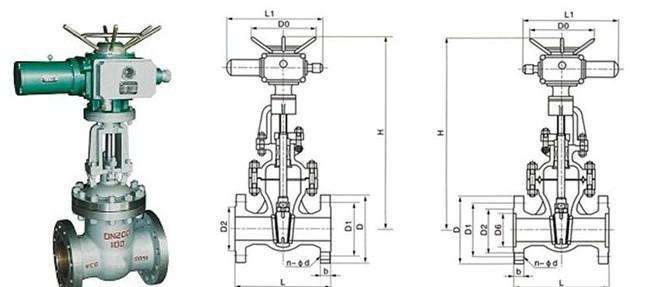

 电动法兰闸阀结构图 |
电动法兰闸阀技术参数：
| 公称通径 | DN50-DN600mm |
| 阀体形式 | 直通铸造体 |
| 公称压力 | 国标PN1.6、2.5、4.0、6.4 MPa |
| 连接形式 | 法兰连接 |
| 控制方式 | 电动控制（电源驱动） |
| 阀体材质 | WCB、CF8、CF3、CF8M、CF3M |
| 环境温度 | -20～+60℃、环境湿度：≤90% |
