电动刀型闸阀工作原理（图）
Writer： admin Time：2020-05-29 14:29 Browse：℃
电动刀型闸阀工作原理：
电动刀型闸阀由刀型闸阀与电动执行机构组合而成，刀型闸阀有对夹式及支耳式两种，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。PZ973H电动刀型闸阀通过电动执行装置电源驱动使阀板作上升或者下降的运动，从而控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离计算机自动控制，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道当中。
|
电动刀型闸阀特点：
1.采矿、洗洗煤、钢铁工业--用于洗洗煤管道、滤渣浆管道等、排灰管道；
2.净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水；
3.造纸工业--用于任何浓度纸浆、料水混合物；
4.电站除灰--用于灰渣浆液。
|

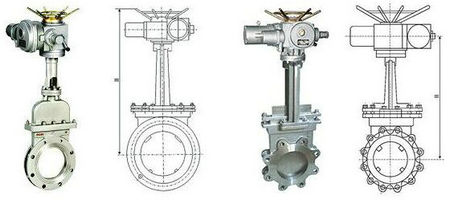

 电动对夹式刀型闸阀结构 电动支耳式刀型闸阀结构 |
电动刀型闸阀技术参数：
| 公称通径 | DN50-1000mm |
| 阀体材质 | 铸铁，球墨铸铁，铸钢，不锈钢 |
| 公称压力 | PN1.0、1.6 MPa |
| 连接形式 | 对夹式 |
| 控制方式 | 电动控制（电源驱动） |
| 电源电压 | AC380V、50HZ |
| 适用介质 | 纸浆、污水、煤浆、灰、渣水混和物 |
电动刀型闸阀应用：
PZ973H电动刀闸阀驱动部分采用多回转电动装置，操作人员可以在控制室内远距离对阀门进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制，广泛应用于排水，供热，电站，化工，油品，食品，煤碳，采矿等各类工程，满足了现代工农业的自动化要求。
- 阀门型号：PZ973H，PZ973F，PZ973Y
- 通径规格：DN50-DN1000
- 结构形式：对夹式
- 阀体材质：球墨铸铁、铸钢WCB、不锈钢304
- 公称压力：PN10、PN16
- 适用温度：≤350℃
- 应用范围：纸浆、污水、煤浆、灰、渣水混和物
- 产品特点：阀门体积小，密封性好，通道流畅，具有排渣功能
