电动焊接闸阀工作原理（图）
Writer： admin Time：2020-05-29 14:25 Browse：℃
电动焊接闸阀工作原理：
电动焊接闸阀采用多回转电动执行器作为动力传输，通过多回旋转带动阀杆，使闸板上升开启，下降关闭的一种智能电动阀。(Z961Y电站闸阀)由焊接式闸阀配备电动执行机构组合而成，支管两端为焊接的结构，中部采用无阀盖压力自紧式，通过电动装置电源驱动使阀杆做升降运动，从控制闸阀的启闭。电动焊接闸阀主要用于水、蒸汽、油品、过热蒸汽管道等高温高压场合使用，压力一般在PN25.0MPa以内。具有耐磨、耐高温、抗腐蚀等优点，既能就地操作，也可以进行远距离控制。
|
电动焊接闸阀优点：
1、壳体精密铸造工艺，外观光洁，组织均匀，满足高中低压要求。
2、焊接电动闸阀设计制造按JB/T3595等标准，可与国产设备配套使用。
3、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、高压水强度，高压气体强度，无损检测等多道检测，全面控制铸钢件质量。
|

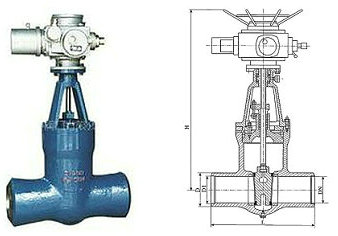

 电动焊接闸阀结构图 |
| 公称通径 | DN50～DN600 |
| 公称压力 | PN1.6-25.0Mpa |
| 连接方式 | 焊接，对焊式 |
| 控制方式 | 电动控制（电源驱动） |
| 温度范围 | -29℃～570℃ |
| 电源电压 | 交流380V（或220V），50Hz（可定制60Hz） |
| 阀体材质 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 适用介质 | 水、油品、蒸汽 |
电动焊接闸阀安装与维护：
1、 本闸阀与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
2、 关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
3、 闸阀在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。
4、 阀门在使用过程中，如因易损件而泄漏，应及时更换。
5、 阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。
6、 阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。
