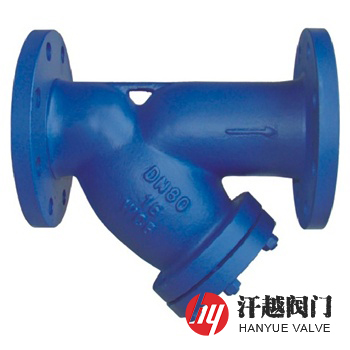

铸造Y型过滤器产品概述
SY14C、SY14S铸制Y型过滤器是一种器体和器盖是整体铸造成型，而滤芯则采用钢板卷制且带有较大方孔或圆孔的筒型支承架，内表面覆以不锈钢纱网的双层结构形式的铸造Y型过滤器，其器体包括呈Y字形排布的进流段、过滤段及出流段，过滤段内周沿周向设置有环形限位部，并开设有与外界联通的筒形滤网安装口及封闭它的器盖，筒形滤网则抵于器盖与环形限位件之间，当流体从进流段进入，经过过滤段的滤芯时，其中的固体杂质被丝网阻挡，而洁净的液体或气体物料则能从出流段流出。本产品是输送介质的管路系统不可或缺的一种装置，它通常安装在减压阀、疏水阀、定水位阀、泵、压缩机的入口端或流量仪表前的管道上，用来滤除介质中的杂质，以保护此类阀门或设备的正常使用。本产品具有结构简单、阻力小、排污方便等特点，特适用于石油、石化、化工、电力、冶金、造纸、轻纺、水处理、制药、食品等行业。
铸造Y型过滤器部件材料
序号 | 部件名称 | 材料名称 | |||||
1 | 器 体 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
2 | 器 盖 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
3 | 过 滤 网 | 304 | 304 | 304 | 304L | 316 | 316L |
4 | 垫 片 | 聚四氟乙烯、柔性石墨缠绕、带内外环金属缠绕垫 | |||||
5 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
6 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
7 | 排污螺塞 | 304 | 304 | 304 | 304L | 316 | 316L |
铸造Y型过滤器技术规范
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体强度试验压力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | HG/T 21637-1991 化工管道过滤器 | |||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
检验试验 | HG/T 21637-1991 化工管道过滤器 | |||||
过滤精度 | 20μm ~ 16000μm | |||||
工作温度 | 碳钢为-20℃ ~ 400℃、不锈钢为-196℃ ~ 400℃ | |||||
铸造Y型过滤器外型尺寸
公称压力 PN(MPa) | 公称尺寸 DN(mm) | 系列I尺寸(mm) | 系列II尺寸(mm) | ||||
L | H | H2 | L | H | H2 | ||
1.6 | 15 | 134 | 60 | — | 134 | 60 | — |
20 | 142 | 70 | — | 142 | 70 | — | |
25 | 152 | 70 | — | 152 | 70 | — | |
32 | 183 | 75 | — | 168 | 75 | — | |
40 | 200 | 90 | — | 200 | 90 | — | |
50 | 216 | 105 | — | 216 | 105 | — | |
65 | 250 | 150 | — | 252 | 150 | — | |
80 | 285 | 175 | — | 282 | 175 | — | |
100 | 305 | 200 | — | 309 | 200 | — | |
125 | 350 | 205 | — | 345 | 205 | — | |
150 | 385 | 260 | — | 388 | 260 | — | |
200 | 485 | 300 | — | 468 | 300 | — | |
250 | 552 | 380 | — | 540 | 380 | — | |
300 | 606 | 410 | — | 640 | 410 | — | |
350 | 668 | 480 | — | 683 | 480 | — | |
400 | 755 | 540 | — | 755 | 540 | — | |
450 | 853 | 580 | — | 853 | 580 | — | |
500 | 890 | 645 | — | 900 | 645 | — | |
600 | 1060 | 950 | — | 1060 | 950 | — | |
如需其他公称压力结构尺寸，请联系我司销售技术人员！ | |||||||

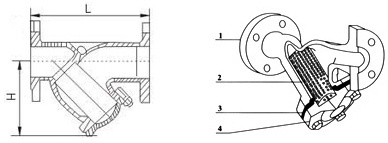

铸造Y型过滤器结构图
如果你需订购我厂Y型过滤器产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、壳体和滤网材质、使用介质、过滤精度，是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
