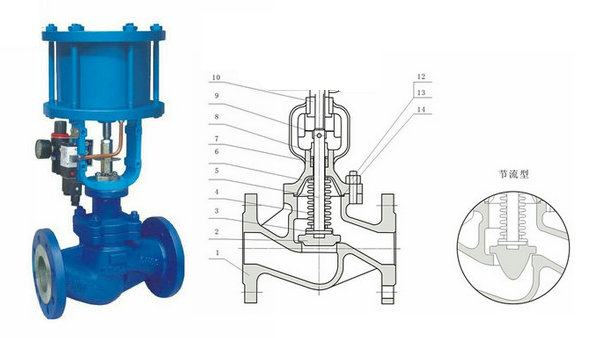

气动波纹管截止阀工作原理（图）

气动波纹管截止阀性能：

WJ641H/W气动波纹管截止阀是一种高性能、无泄漏、长寿命截止阀，采用柔软、耐腐蚀、耐高温的双重金属波纹管密封结构，有效防止工艺流体浸蚀阀杆，特别适用于蒸汽、导热油及有毒介质的高危场所。气动波纹管截止阀完全消除了普通截止阀，阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率、增加生产设备安全性、减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。



气动波纹管截止阀特点：



1、气动波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆，另一端置于阀体和阀盖之间构成静密封。

2、实现了双重密封，不锈钢波纹管保护密封，阀杆填料保护密封，若波纹管失效，阀杆填料也会避免泄漏。

3、阀门在高温高压、介质渗透强的情况下无泄露。

4、气动波纹管截止阀的使用寿命长，减少维修次数，降低经营成本。

5、阀门即无外漏又无内泄现象，降低能源损失，提高工厂设备安全。

气动波纹管截止阀参数：

公称通径	DN15～DN300(MM)
公称压力	PN1.0、1.6、2.5、4.0MPa
连接形式	法兰式连接
结构形式	直通式
驱动形式	气动控制（压缩空气）
阀体材质	碳钢WCB、不锈钢304、不锈钢316、316L
适用温度	-40℃～450℃
密封形式	波纹管密封
适用介质	蒸汽、易燃易爆、导热油、有毒介质等
控制方式	双作用(气开、气关)或单作用(常开、常闭)
