电动Y型三通球阀工作原理（图）
Writer： admin Time：2020-05-27 17:31 Browse：℃
电动Y型三通球阀工作原理：

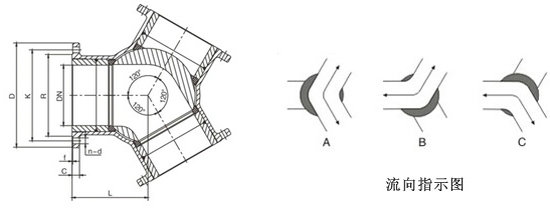

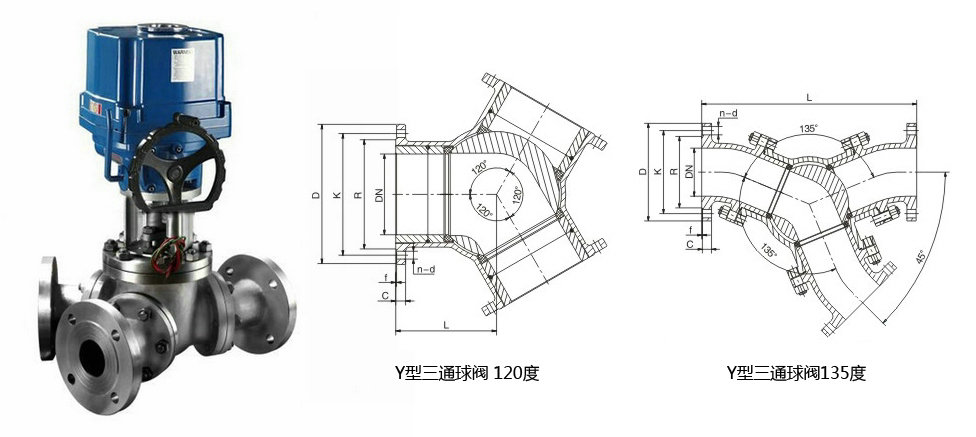

Q942F电动Y型三通球阀顾名思义即采用Y型流道形式，阀座为三面阀座，有相互成120°、135°二种阀体结构形式，根据需要实现对介质流向切换两种工况。电动Y型三通球阀的安装形式多样，可根据管路的布局选择不同的外形进行安装，流道平坦、流体阻力小，流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好、很顺的切换，不会造成二次污染。
电动Y型三通球阀应用：
电动Y型三通球阀与阀座密封，根据工况不同，可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过450℃。广泛应用于石油、化工、发电、造纸、天然气、液压油、工程机械等行业。
电动Y型三通球阀参数：
电动Y型三通球阀可选功能：
电动Y型三通球阀参数：
| 公称通径 | DN50～DN250(mm) |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 连接形式 | 法兰式 |
| 结构形式 | Y型三通 |
| 驱动方式 | 电动控制（可带手动手轮） |
| 使用温度 | -40℃～450℃ |
| 电源电压 | AC220V、AC380V（其他定制DC24等） |
| 阀体材质 | 碳钢WCB、不锈钢304、316、316L |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
电动Y型三通球阀可选功能：
| 可选功能 | |
| 防爆功能 | 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4 |
| 调节功能 | 输入输出4-20mA、O- 5V.DC、0- 10V.DC |
| 手动功能 | 可装配手动装置,开阀、关阀功能 |
| 相关温度 | 环境温度：-25～+70℃、环境湿度：≤95% |
