BZ643TC气动摆动式陶瓷进料阀工作原理（图）

Writer： admin Time：2020-05-26 14:39 Browse：℃



BZ643TC气动摆动式陶瓷进料阀工作原理：摆动式陶瓷进疗法工作时，连杆受气推力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的。可代替圆顶阀，吊中阀，翻转阀，双闸板阀门用作仓泵的进料阀。主要适用于火电厂干灰系统灰、渣出料的启闭之用，也适用于矿山、石灰厂、水泥厂等有磨损，腐蚀的粉尘介质的进料启闭。本阀门具有密封性能好，耐高温，耐磨性强。启闭灵活、无卡灰及积灰现象。

BZ643TC气动摆动式陶瓷进料阀主要性能特点：

摆动式陶瓷进料阀,气动摆动式陶瓷进料阀（陶瓷旋转阀）采用结构陶瓷作密封副（闸板及阀座均为高强度耐磨增韧结构陶瓷材料），硬度高，耐冲刷，耐磨损。大阀腔设计和旋转式闸板密封结构保证启闭过程中阀板有自研磨功能，启闭灵活，并有研磨自洁功能,阀门关闭时单向密封,适用于干灰、粉煤、渣浆、颗粒物料等介质的输送,常用于火电厂气力除灰、氧化铝粉气力输送、矿渣下料等系统中进料下料阀以及排气平衡阀,无积料,无卡涩,维护简单,使用寿命长。

BZ643TC气动摆动式陶瓷进料阀标准规范：

设计规范：GB/T 12224
结构长度：根据客户要求或厂家标准
连接标准：GB/T 9113/JB 79.1/ HG 20592
压力试验：JB/T 9092
产品标识：GB/T 12220
供货规范：GB/T 12252

BZ643TC气动摆动式陶瓷进料阀性能范围：

主体材质：碳钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）等
公称通径：DN50-DN600(2″-24″)
公称压力：PN6-PN25
适用温度：-29~+425℃
操作方式：气动(常用)
适用介质：煤灰、矿渣、铁砂、氧化铝粉、煤粉等

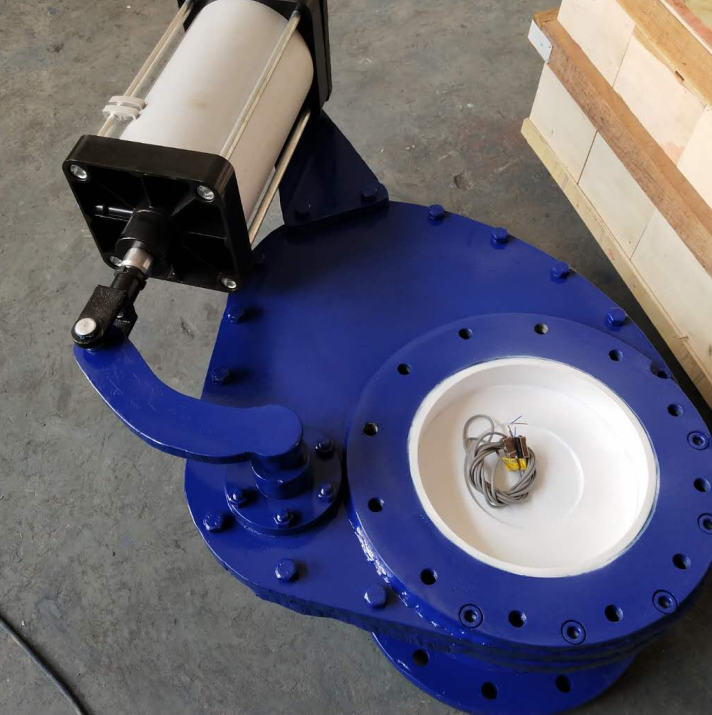

BZ643TC气动摆动式陶瓷进料阀实物图：

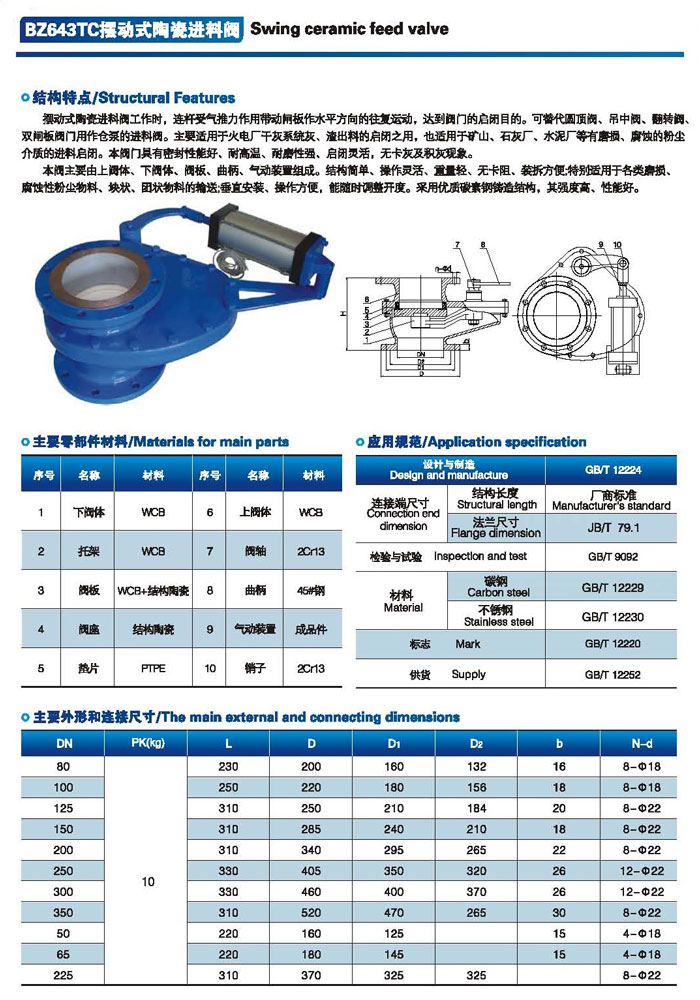

BZ643TC气动摆动式陶瓷进料阀尺寸图：
