截止阀尺寸规格对照表及说明

Writer： admin Time：2020-01-20 18:03 Browse：℃

截止阀尺寸规格对照表是按照DN换算英寸、其中不同类型的截止阀外形结构都是不一样的，其尺寸都不一样。主要分长度、宽度、高度以及螺丝孔距等。
一、截止阀尺寸对照表（中/美）

口径	英寸	口径	英寸
DN15	1/2	DN200	8
DN20	3/4	DN250	10
DN25	1	DN300	12
DN32	1 1/4	DN350	14
DN40	1 1/2	DN400	16
DN50	2	DN450	18
DN65	2 1/2	DN500	20
DN80	3	DN600	24
DN100	4	DN700	28
DN125	5	DN800	32
DN150	6	DN900	36

二、截止阀尺寸标注代号说明
下面我们就按照国标的截止阀尺寸作为示范；
首先我们应该知道截止阀的每一个尺寸标注代号的位置学名。
1、DN是代表公称通径尺寸；
2、L是代表阀体的总长度；
3、H是代表阀体的总高度
4、D是代表法兰盘外径
5、D1是代表螺丝孔中心距
6、D2是代表法兰水线外径
7、b是代表法兰的厚度
8、n-Φd是代表法兰螺丝孔直径及数量
9、不同截止阀都需要一个外形结构图作为参考对照。

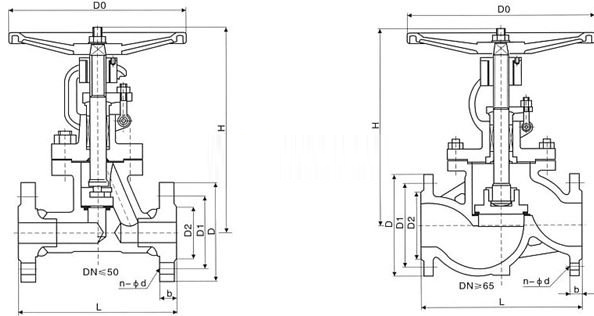

三、外形结构图

四、主要外形尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

备注：以上是以1.6MPa国标截止阀尺寸作为本文说明及介绍。
