减压比例大,应该如何选用减压阀?

Writer: admin Time:2020-03-03 16:50 Browse:

减压比例较大时应该选用活塞式结构,其是利用先导管路在上端位置的小减压阀进行一次自力压力调整,在由主阀来对应其压力系数来调整阀后的压力,这种减压阀主要用于长输大型管线系统上使用。其最大的减压范围能达到12:1,具有较高的稳定性。
大应用装机:800MW(向家坝水电站)
大应用供水:5000m3/h
高应用水头:370m
大减压比:12:1

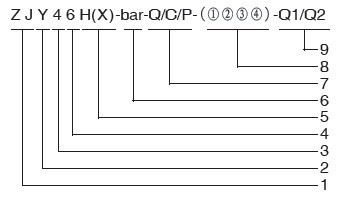

规格型号

1—产品代码
2—减压、稳压、稳流活塞式调节阀
3—法兰连接
4—组合式
5—阀座、节流锥密封材质
(H:不锈钢,硬密封;X:橡胶,软密封)
6—公称压力(bar,16/25/40/64)
7—阀体材料(Q:球墨铸铁C:铸钢P:不锈钢)
8—功能代号
 ①:单反馈、可反冲排污型
 ②:双反馈、可反冲排污型
 ③:单反馈、可反冲排污、内锁定保护型
 ④:双反馈、可反冲排污、内锁定保护型
9—自动型号(Q1自动排污Q2自动排污,远程监控)

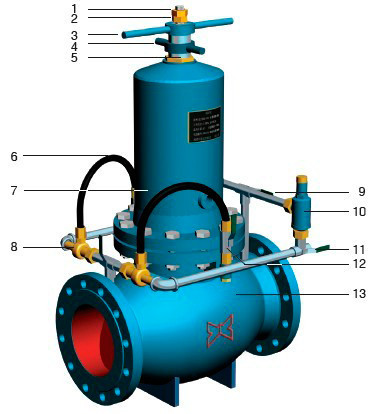

外形结构
如右图所示,ZJY46H活塞式减压阀是由主阀和反
馈系统组成。图中所示为功能代号④的产品:双
反馈、可反冲排污、内锁定保护型。

外形结构:
1—安全拉杆
2—安全锁定螺母
3—调节扳杆
4—起吊螺母
5—锁紧螺母
6—压力导管
7—阀盖
8—射流泵
9—三通转换阀
10—控制阀
11—排污阀(排放水中杂质,自动排污型为电磁阀)
12—出口压力锁定阀
13—阀体

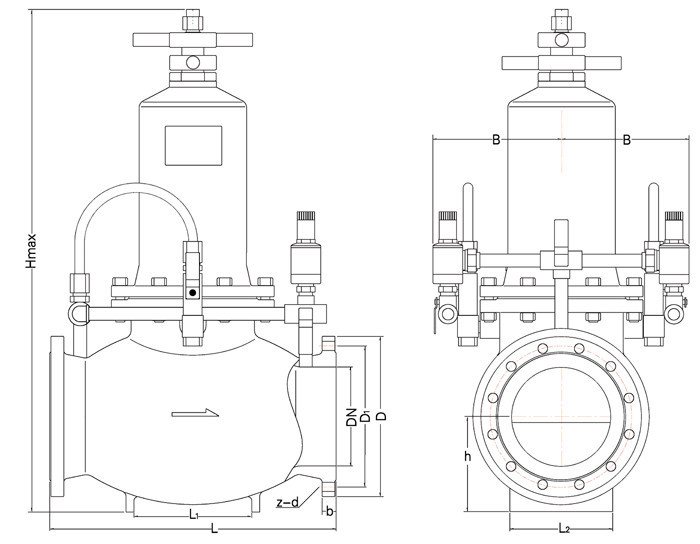

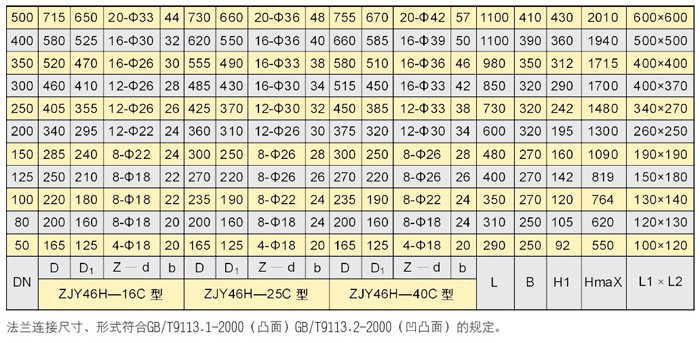

结构尺寸

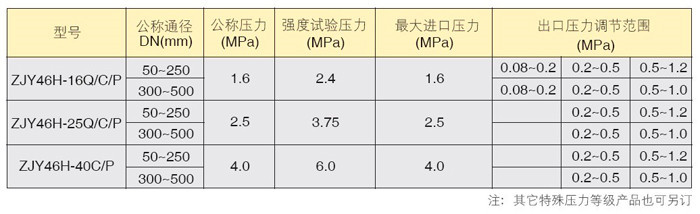

参数

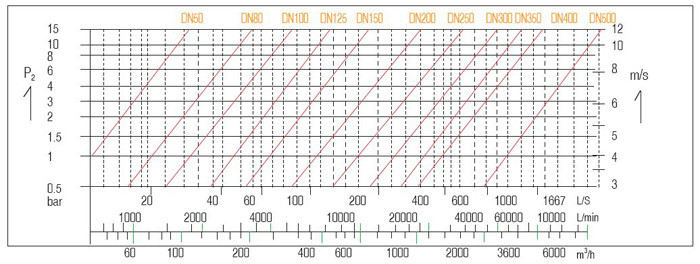

流量(如下表)

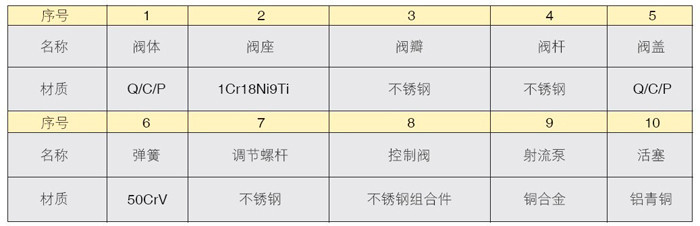

主要零件材料
