截止阀标准及规范介绍

截止阀的标准规范是根据不同国家按照最常用且在行业中推广较多实行率较广的标准体系为准，其中有中国标准为GB、JB、HG，是通用机械领域最为广泛使用的标准。美国标准的以API、ASME、ANSI为主，日本标准的以JIS、JPI为主，德国标准的以DIN、ISO为主。

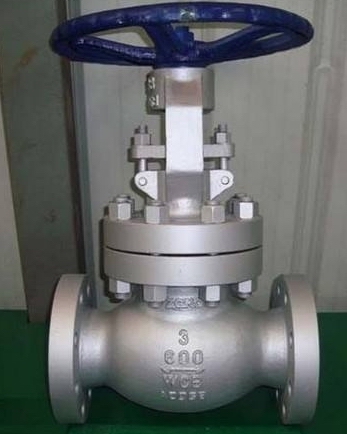

国标截止阀

设计制造标准 GB122237

结构长度标准 GB12221

法兰尺寸标准 GB9113 JB79

压力温度标准 GB9131

试验检验标准 GB/T13927 JB/T9092

国标截止阀适用于公称压力1.6MPa-2.5MPa-4.0MPa-6.4MPa-10.0MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

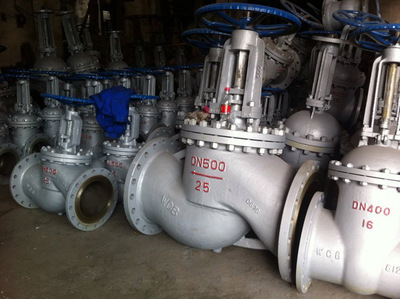

美标截止阀

设计制造标准 API6D ANSI B16.34

结构长度标准 API6D ANSI B16.10

法兰尺寸标准 ANSI B16.5、B16.47

试验检验标准 API6D API598

J41W 美标截止阀适用于公称压力150LB-300LB-600LB-800LB-900LB-1500LB-2500LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

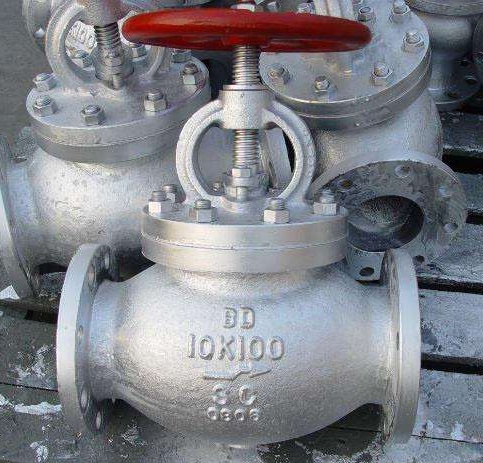

日标截止阀

设计制造标准 ANSI B16.34，JIS 2071

结构长度标准 JIS B2002

法兰尺寸标准 JIS B2212，2214

试验检验标准 JIS B2003

日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

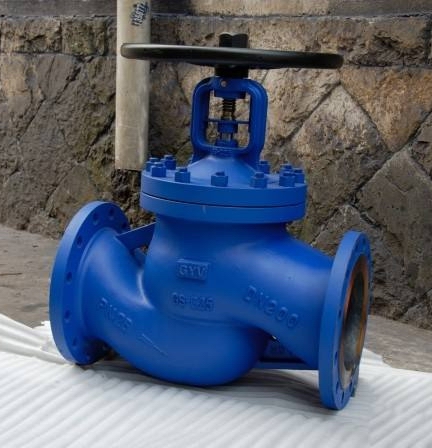

德标截止阀

设计制造标准 DIN 3357 EN 12516-1

壁厚尺寸标准 EN 12516-1

防火体系标准 ISO 10497

结构长度标准 DIN 3202

法兰尺寸标准 DIN EN 1092-1

试验检验标准 DIN 3230 EN 12266

德标截止阀适用于公称压力PN1.6-PN2.5-PN40，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
