气动薄膜单座调节阀工作原理（图）

Writer： admin Time：2020-08-04 11:07 Browse：℃

气动薄膜单座调节阀工作原理：

气动薄膜单座调节阀采用多弹簧执行机构，高度低、重量轻、装备简便，配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。流道呈S流线型、动作灵敏、压降损失小、阀容量大、流量特性精确，可用于苛刻的工作条件。

气动薄膜单座调节阀介绍：

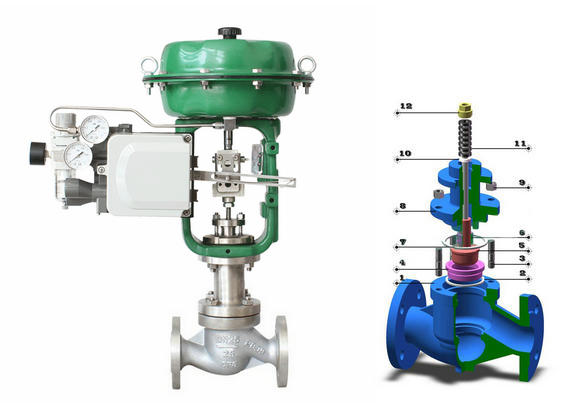

ZJHP气动薄膜单座调节阀特别适用于允许泄露量小、阀前后压差不大及有一定粘度和含少量纤维介质的场合，主要由气动多弹簧薄膜执行机构和低流阻单座阀组成。ZJHP气动薄膜单座调节阀是一种顶导向单阀座调节阀，结构简单、密封性能好、流量大、使用可靠，有效而足够的顶部导向系统，克服小开度时的震动，在广泛应用中取得较高的控制效果。

阀体
形式	直通单座铸造球型阀
公称通径	20、25、32、40、50、65、80、100、125、150、200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、792-94等
材料	铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式	单座柱塞型

阀内组件
阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

执行机构
型式	多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RCl/4"
环境温度	-30-70℃

阀作用形式
气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC)

附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
