电动套筒调节阀工作原理（图）
Writer： admin Time：2020-08-02 09:18 Browse：℃
电动套筒调节阀以AC220V电源电压为动作力，通过接收工业自动化控制系统的信号(4-20mA DC、0-10mA DC或1-5V DC)，即可控制调节阀运转，改变阀芯和阀座之间的截面积大小，从而达到对管路流体介质压力、温度、流量、液位等连续调节，实现自动化调节功能，使被控工艺参数保持在给定值。

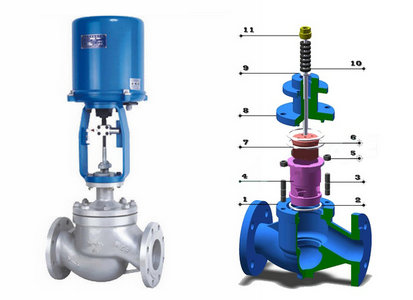

电动套筒调节阀采用单座调节阀的阀体，在阀体内插入一个圆筒形的套筒，以套筒为导向，安装一个轴向上下动作的阀芯，在套筒上切开了具有一定流量特性的孔，通过阀芯与套筒孔形成开孔面积的变化，实现调节流量的目的。
电子式电动套筒调节阀：
ZDLM电子式电动套筒调节阀采用套筒导向平衡型阀芯，特别适用于阀前阀后压差较大，泄露要求不高的工作场合，且操作稳定性好，工作时不易产生振动，噪音低。电动套筒调节阀可配PSL、3810电子式电动执行器，以电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，从而达到对压力、温度、流量、液位等工艺参数的连续调节。
电子式电动套筒调节阀特点：
电动套筒调节阀阀芯导向面大，可以减小流体流动引发振动，具有工作平稳、流量特性准确等特点，且噪音低，比普通的单、双座调节阀噪声降低10dB左右，适用性强，广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。
电子式电动套筒调节阀参数：
|
阀体 |
|
形 式 |
直通铸造铁球型阀 |
|
公称通径 |
25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm |
|
公称压力 |
PN16、40、64bar |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材 料 |
铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
|
上 阀 盖 |
标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
|
阀盖形式 |
螺栓压紧式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
|
阀内组件 |
|
阀芯型式 |
压力平衡式阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
电动执行机构参数：
|
执行机构 |
|
型 式 |
381 LSA-08 |
381 LSA-20 |
381 LSB-30 |
381 LSB-50 |
381 LSC-65 |
381 LSC-99 |
381 LSC-160 |
|
活塞直径 |
381 LXA-08 |
381 LXA-20 |
381 LXB-30 |
381 LXB-50 |
381 LXC-65 |
381 LXC-99 |
381 LXC一160 |
|
输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L(mm) |
30 |
60 |
100 |
|
工作速度( mm/s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技术参数 |
电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC |
|
防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 |
|
环境温度：-25 +70℃ 环境湿度：≤95% |

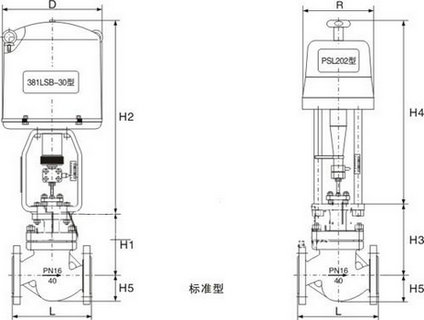

电子式电动套筒调节阀尺寸：
|
外形尺寸及重量 单位：mm |
|
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN64 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
|
D |
|
255 |
255 |
255 |
255 |
255 |
255 |
255 |
310 |
310 |
310 |
|
R |
|
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
H1 |
PN16/40 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
|
PN64/100 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
|
H3 |
PN16/40 |
144 |
172 |
172 |
180 |
232 |
232 |
235 |
300 |
357 |
391 |
|
PN64/100 |
156 |
180 |
180 |
200 |
237 |
237 |
247 |
317 |
367 |
397 |
|
H2 |
|
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
H4 |
|
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
H5 |
|
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
|
|
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
重量
(KG) |
PN16/40 |
12 |
15 |
17 |
18 |
34 |
46 |
54 |
76 |
79 |
100 |
|
PN64/100 |
16 |
19 |
26 |
27 |
43 |
69 |
85 |
120 |
125 |
150 |
