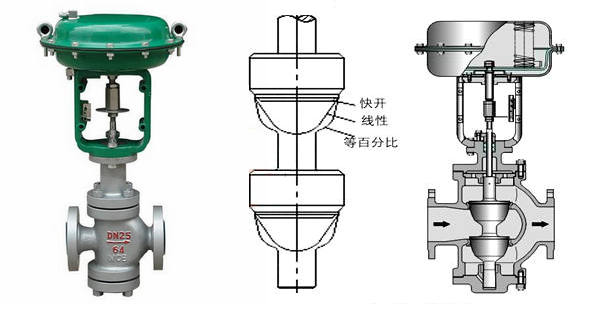

气动薄膜双座调节阀工作原理（图）

Writer： admin Time：2020-08-06 09:39 Browse：℃

• 阀门型号：ZJHN
• 通径规格：DN25～DN200mm
• 结构形式：双座导向型阀芯
• 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
• 公称压力：PN16、PN40、PN64
• 适用温度：-17℃-450℃（具体见产品详情）
• 应用范围：气体、液体、蒸汽、石油、化工、电站
• 产品特点：功能强、性能可靠、连线简单、调节精度高

气动薄膜双座调节阀参数：

阀体
形      式	直通铸造球型阀
公称通径	20、25、32、40、50、65、80、100、125、150、200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、792-94等
材      料	铸钢、铸不锈钢等
上  阀  盖	标准型：-17-230℃  散热型：230-450℃  低温型：-60--196℃  波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式	双座导向型

阀内组件
阀芯型式	双座导向型阀芯
流量特性	等百分比特性和线性特性
材      料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

气动薄膜双座调节阀执行器：

执行机构
型      式	ZHA/B多弹簧薄膜执行机构
型      号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RCl/4"
环境温度	-30-70℃

阀作用形式

气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC)

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
