电动小流量调节阀工作原理（图）

Writer： admin Time：2020-08-01 17:53 Browse：℃

电动小流量调节阀工作原理：

电动小流量调节阀是专门针对微小流量调节而开发的小口径调节阀，具有体积小、重量轻、性能高、用于微小流量的精确控制等特点，调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生，电动小流量调节阀适用于液体、蒸汽等介质的主流量调节场合，例如在精密化工，科研机构中使用其来对流量及压力等进行精密的微控。

电子式电动小流量调节阀原理：

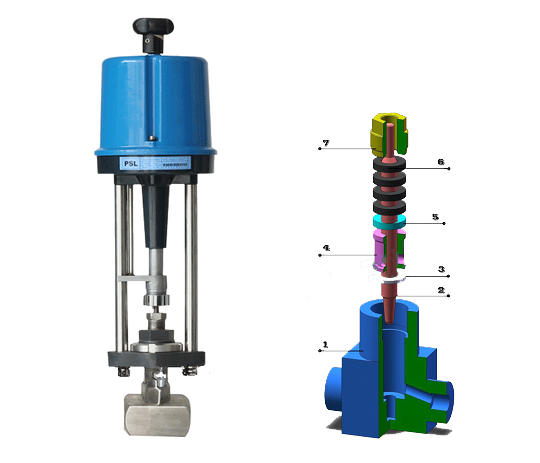

ZDLY电动小流量调节阀由3810系列(PSL系列)电动执行器及小流量调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电子式电动小流量调节阀参数：

阀体
形式	直通铸造铁阀
公称通径	G1/2"、G3/4"
公称压力	PN16、40、64bar
材料	不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	标准型：-17-230℃  散热型：230-450℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式	单座柱塞式阀芯
流量特性	线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

执行机构
型式	381 LSA-08	输出力推（N）	800
最大行程L(mm)	30	工作速度（mm/s）	4.2
主要技术参数	电源电压：220W50Hz 输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等级：相当IP55 隔爆标志：Exd\|\| BT4 手操功能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%

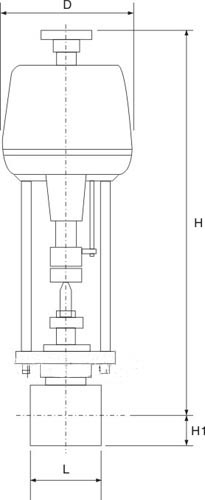

外形尺寸单位：mm
公称通径	阀座直径	L	H（mm）		H1	D	重量
DN（mm）	DN（mm）	（mm）	普通型	散热型	（mm）	（mm）	（kg）
G1/2"、G3/4"	2~9	80	437	553	19	225	19
