Q61F全焊接球阀工作原理(图)

Writer: admin Time:1970-01-01 08:00 Browse:

今天我们来讲解关于Q61F全焊接球阀的工作原理及图片,本文由上海凯利科阀门有限公司提供,请勿转载,如需转载请注明出处。

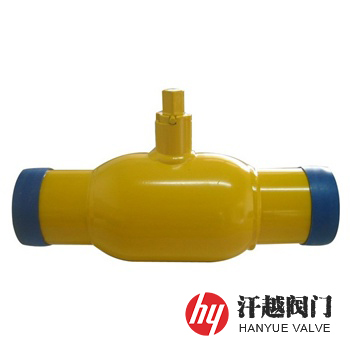

Q61F全焊接球阀

Q61F全焊接球阀产品概述

Q61F全焊接球阀是一种采用钢管整体焊接而成,公称压力不大于PN40,公称尺寸DN15~DN200,端部连接形式为对焊的浮动球阀,其设计制造标准选用GB/T 37827-2019 《城镇供热用焊接球阀》或JB/T 12006-2014 《钢管焊接球阀》等。该阀不会有外部泄漏等现象,由于阀座是由碳化特氟隆密封环及加弹簧构成的,所以对压力和温度的变化适应能力非常强,在标注压力和温度范围内不会产生任何泄滑。我公司的全焊接球阀球体加工过程有计算机检测仪跟踪检测,所以球体的加工精度高。由于本产品阀体材料跟管道材质一样,不会出现应力不均,不会由于地震及车辆经过地面时而产生变形,密封环本体采用PTFE材质,保障无泄漏。

Q61F全焊接球阀部件材料

序号

部件名称

材料名称

1

阀        体

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

2

阀        管

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

3

球        体

304

304

316

316L

4

阀        座

RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON

5

阀        杆

2Cr13

304

316

316L

6

阀        盖

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

7

压        盖

20#

06Cr19Ni10

06Cr17Ni12Mo2

022Cr17Ni12Mo2

Q61F全焊接球阀技术规范

公称压力PN(MPa)

1.0

1.6

2.5

4.0

壳体试验压力(MPa)

1.5

2.4

3.75

6.0

液体高压密封试验压力(MPa)

1.1

1.76

2.75

4.4

气体低压密封试验压力(MPa)

0.6

0.6

0.6

0.6

设计制造

GB/T 37827-2019 、JB/T 12006-2014

连接端部

按GB/T 985.1~GB/T 985.2的规定或按订货合同的要求

结构长度

GB/T 37827-2019、JB/T 12006-2014

压力试验

GB/T 13927-2008 工业阀门 压力试验

Q61F全焊接球阀外形尺寸

公称压力

PN(MPa)

公称尺寸

DN(mm)

缩径尺寸(mm)

全径尺寸(mm)

d

L

d

L

1.0~4.0

(Class150)2.0

15

9.5

230

13

230

20

13

230

19

260

25

19

260

25

260

32

25

260

32

300

40

32

300

38

300

50

38

300

49

300

65

49

300

62

300

80

62

300

74

325

100

74

325

100

350

125

100

350

125

390

150

125

390

150

520

Q61F全焊接球阀结构图

Q61F全焊接球阀结构图

如果你需订购我厂全焊接球阀产品,咨询时烦请注明产品型号,如无法提供型号数据,请说明公称通径、公称压力、阀体材质、内件材质、介质温度、执行器机构类型,本产品手动方式有手柄和蜗轮两种,客户如无特别说明,我司公称通径小于100mm默认为手柄式。
