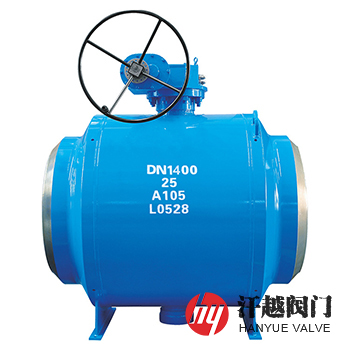

全焊接锻钢球阀产品概述
全焊接锻钢球阀是一种适用于公称压力PN16~PN160或Class150~Class900、公称尺寸DN50 ~ DN1500或NPS2~NPS60，介质为原油、成品油和天然气管线输送系统用的法兰连接和焊接连接全焊接球阀。其阀体内设有球体，球体的上下两端分别设有衬板，球体上连接有阀杆，阀杆穿过设在阀体上端的压盖，在阀杆与阀体之间设有上轴套，其中，阀体与上轴套之间，阀体与阀盖之间采用焊接连接。该阀通过焊接方式不仅完全避免了螺栓、螺母、垫片连接时可能发生的任何外漏，同时，由于中部无螺栓连接，使整个阀体的外径尺寸有明显的减小，降低了阀体、阀盖的材料成本以及节省了中部所用的螺栓、螺母、垫片、O型密封圈等材料。本产品主要安装在石油和天然气工业各种系统的管路上，切断或接通管路介质。
全焊接锻钢球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 中 阀 体 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
2 | 连 接 体 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
3 | 球 体 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
4 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金 | ||||
5 | 阀 杆 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 固 定 轴 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
7 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | ||||
8 | 填料压板 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
9 | 接 盘 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
10 | 注 脂 阀 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
全焊接锻钢球阀技术规范
公称压力Class | 150 | 300 | 600 | 900 | 1500 |
壳体试验压力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
液体高压密封试验压力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 30818-2014、API 6D-2014 | ||||
结构长度 | GB/T 30818-2014、API 6D-2014 | ||||
连接法兰 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
对焊端部 | 按GB/T 12224-2015或ASME B16.25-2017规定或按订货合同要求 | ||||
检验试验 | GB/T 30818-2014、API 6D-2014 | ||||
全焊接锻钢球阀外形尺寸
公称压力 Class | 公称尺寸 NPS | 尺寸(mm) | ||||
d | L(RF) | L(BW) | L(RTJ) | H | ||
600 | 2 | 49 | 292 | 292 | 295 | — |
3 | 74 | 356 | 356 | 359 | — | |
4 | 100 | 432 | 432 | 435 | — | |
6 | 150 | 559 | 559 | 562 | — | |
8 | 201 | 660 | 660 | 664 | — | |
10 | 252 | 787 | 787 | 791 | — | |
12 | 303 | 838 | 838 | 841 | — | |
14 | 334 | 889 | 889 | 892 | — | |
16 | 385 | 991 | 991 | 994 | — | |
18 | 436 | 1092 | 1092 | 1095 | — | |
20 | 487 | 1194 | 1194 | 1200 | — | |
24 | 589 | 1397 | 1397 | 1407 | — | |
900 | 2 | 49 | 368 | 368 | 371 | — |
3 | 74 | 381 | 381 | 384 | — | |
4 | 100 | 457 | 457 | 460 | — | |
6 | 150 | 610 | 610 | 613 | — | |
8 | 201 | 737 | 737 | 740 | — | |
10 | 252 | 838 | 838 | 841 | — | |
12 | 303 | 965 | 965 | 968 | — | |
14 | 322 | 1029 | 1029 | 1038 | — | |
16 | 373 | 1130 | 1130 | 1140 | — | |
18 | 423 | 1219 | 1219 | 1232 | — | |
20 | 471 | 1321 | 1321 | 1334 | — | |
24 | 570 | 1549 | 1549 | 1568 | — | |
1500 | 2 | 49 | 368 | 368 | 371 | — |
3 | 74 | 470 | 470 | 473 | — | |
4 | 100 | 546 | 546 | 549 | — | |
6 | 144 | 705 | 705 | 711 | — | |
8 | 192 | 832 | 832 | 841 | — | |
10 | 239 | 991 | 991 | 1000 | — | |
12 | 287 | 1130 | 1130 | 1146 | — | |
14 | 315 | 1257 | 1257 | 1276 | — | |
16 | 360 | 1384 | 1384 | 1407 | — | |
18 | 406 | 1537 | 1537 | 1559 | — | |
20 | 454 | 1664 | 1664 | 1686 | — | |
2500 | 2 | 42 | 451 | 451 | 454 | — |
3 | 62 | 578 | 578 | 584 | — | |
4 | 87 | 673 | 673 | 683 | — | |
6 | 131 | 914 | 914 | 927 | — | |
8 | 179 | 1022 | 1022 | 1038 | — | |
10 | 223 | 1270 | 1270 | 1292 | — | |
12 | 265 | 1422 | 1422 | 1445 | — | |
以上为ASME B16.5标准法兰连接固定球球阀尺寸。如需其他尺寸，请来电咨询！ | ||||||
全焊接锻钢球阀结构图
如果你需订购我厂全焊接球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体和内件材质、介质温度、端部连接形式、执行器机构类型，本产品有手动、气动、电动等，可按客户需求定制。
