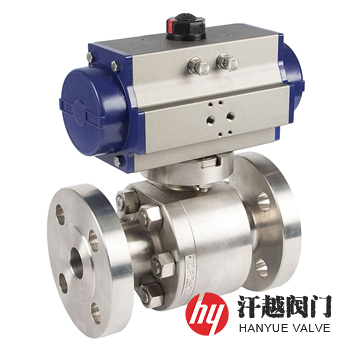

气动锻钢球阀产品概述
气动锻钢球阀由天然气和石油输送管线用高压锻钢球阀和气动执行器及控制机构组成，其通常配置各种附件，包括电磁阀、气源处理三联件、限位开关、定位器等，以实现就地操作和远距离集中控制。该阀能够做到在控制室里就可以远程操作阀门的开关，以达到对管路介质的流通或截断，甚至是流量调节，而不需要跑到现场或者高空和危险地带来手动操纵。本产品在很大程度上节约了人力资源和时间以及提高了安全性。
气动锻钢球阀阀组件有浮动球阀和固定球阀两种结构形式，其中浮动球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封，而固定球阀的球体是带有固定轴的，其受压后不产生移动，它带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上。本产品的主体部件都采用可耐高压的锻件，克服了铸钢件容易出现的疏松、气孔、砂眼和夹砂等铸造缺陷。
气动锻钢球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
2 | 连 接 体 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
3 | 球 体 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
4 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金 | ||||
5 | 阀 杆 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 填料压盖 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
7 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | ||||
8 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
9 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
10 | 气动装置 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 |
气动锻钢球阀性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
液体高压密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
结构长度 | GB/T 12221、API 6D、ASME B16.10 | ||||
法兰尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | JB/T 9092、GB/T 26480、API 6D、API 598 | ||||
可配附件 | 行程限位开关、电磁阀、空气过滤减压器、定位器、保位阀、阀位传送器、手轮机构等 | ||||
气源压力 | 0.4MPa ～ 0.7MPa | ||||
气动锻钢球阀外形尺寸
公称压力 Class | 公称尺寸 NPS | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-ød | ||
150 | ½ | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
¾ | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ¼ | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ½ | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ½ | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
以上为ASME B16.5标准Class150法兰连接浮动球球阀尺寸。如需其他尺寸，请来电咨询！ | |||||||
气动锻钢球阀结构图
如果你需订购我厂锻钢球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、压力等级、阀体和内件材料、使用介质、工作温度，本产品有法兰、对焊、承插焊及螺纹等连接方式可供选择，咨询价格时烦请注明。
