不锈钢锻钢球阀 - 310S锻钢球阀工作原理（图）

Writer： admin Time：1970-01-01 08:00 Browse：℃

今天我们来讲解关于不锈钢锻钢球阀 - 310S锻钢球阀的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

不锈钢锻钢球阀产品概述

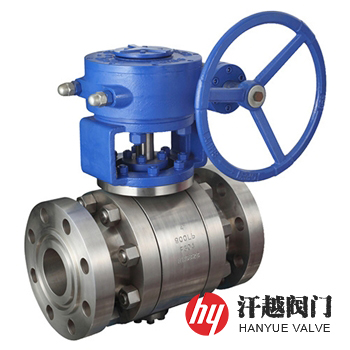

不锈钢锻钢球阀是一种主要零部件采用ASTM A182 F304、A182 F304L或A182 F316、A182 F316L及A479 310S等工业阀门用承压不锈钢锻件或棒材加工而成，适用于切断或接通高压管路中的介质的浮动球或固定球球阀，其通过阀座与球体的密封配合来实现对流体的控制，通常采用二片式或三片式结构设计，其中三段式是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀沿阀杆中心轴左右对称，中部用螺栓连接。该阀所使用的锻件是指通过对金属坯料进行锻造变形而得到的工件或毛坯，利用对金属坯料施加压力，使它产生塑形变形，可改变其机械性能，通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，锻件的机械性能一般优于同样材料的铸件。本产品主要适用于高压、大口径场合，广泛应用在石油、天然气管线和管道系统中。

不锈钢锻钢球阀部件材料

序号	部件名称	材料名称
1	阀体	A182 F304	A182 F304L	A182 F316	A182 F316L	A479 310S
2	连接体	A182 F304	A182 F304L	A182 F316	A182 F316L	A479 310S
3	球体	A182 F304	A182 F304L	A182 F316	A182 F316L	A479 310S
4	阀座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金
5	阀杆	A182 F304	A182 F304L	A182 F316	A182 F316L	A479 310S
6	固定轴	A182 F304	A182 F304L	A182 F316	A182 F316L	A479 310S
7	填料	柔性石墨环、V形聚四氟乙烯、碳纤维编织
8	填料压板	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M	A351 CF8
9	螺柱	A193 B8	A193 B8	A193 B8M	A193 B8M	A193 B8
10	螺母	A194 8	A194 8	A194 8M	A194 8M	A194 8

不锈钢锻钢球阀性能规范

公称压力Class	150	300	600	900	1500
壳体试验压力(MPa)	3.0	7.5	16.5	22.5	39.0
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5	28.6
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
结构长度	GB/T 12221、API 6D、ASME B16.10
连接法兰	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	JB/T 9092、GB/T 26480、API 6D、API 598

不锈钢锻钢球阀外形尺寸

公称压力 Class	公称尺寸 NPS	尺寸(mm)
公称压力 Class	公称尺寸 NPS	d	L(RF)	L(BW)	L(RTJ)	H1	H2
600	2	49	292	292	295	110	180
	3	74	356	356	359	120	200
	4	100	432	432	435	140	210
	6	150	559	559	562	185	290
	8	201	660	660	664	220	320
	10	252	787	787	791	270	380
	12	303	838	838	841	310	430
	14	334	889	889	892	345	450
	16	385	991	991	994	410	550
	18	436	1092	1092	1095	440	580
	20	487	1194	1194	1200	480	630
	24	589	1397	1397	1407	700	850
900	2	49	368	368	371	135	190
	3	74	381	381	384	158	200
	4	100	457	457	460	190	230
	6	150	610	610	613	200	300
	8	201	737	737	740	250	375
	10	252	838	838	841	285	420
	12	303	965	965	968	350	460
	14	322	1029	1029	1038	400	530
	16	373	1130	1130	1140	480	600
	18	423	1219	1219	1232	530	640
	20	471	1321	1321	1334	580	700
	24	570	1549	1549	1568	810	965
1500	2	49	368	368	371	140	200
	3	74	470	470	473	160	220
	4	100	546	546	549	200	250
	6	144	705	705	711	210	320
	8	192	832	832	841	260	400
	10	239	991	991	1000	300	450
	12	287	1130	1130	1146	365	490
	14	315	1257	1257	1276	420	560
	16	360	1384	1384	1407	500	640
	18	406	1537	1537	1559	—	—
	20	454	1664	1664	1686	600	790
2500	2	42	451	451	454	120	178
	3	62	578	578	584	149	206
	4	87	673	673	683	180	258
	6	131	914	914	927	275	341
	8	179	1022	1022	1038	335	420
	10	223	1270	1270	1292	432	540
	12	265	1422	1422	1445	525	628
以上为ASME B16.5标准法兰连接固定球球阀尺寸。如需其他尺寸，请来电咨询！
