美标锻钢球阀工作原理（图）

Writer： admin Time：1970-01-01 08:00 Browse：℃

今天我们来讲解关于美标锻钢球阀的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

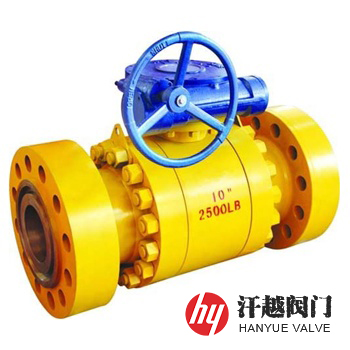

美标锻钢球阀产品概述

　　美标锻钢球阀是一种按API 6D或API 608标准设计制造的直通式浮动球或固定球球阀，其主体部件均为锻造制品，材料质密，安全性能有保障，它的阀体有二片式和三段式两种结构型式，阀体间的连接采用法兰栓接，密封圈镶入不锈钢圈内，钢座也加工出密封面，钢座径向与背面均设有O形圈，以确保介质不外漏，其中浮动球阀球体无支撑轴，球体被两阀座夹持其中呈浮动状态，而阀杆为下装式设计，台肩处设有推力轴承，减轻操作力矩。该阀设有开、关位置指示，它具有可靠的倒密封阀杆、防火防静电功能、自动泄压和锁定装置等。本产品主要适用于石油、石化、化工、天然气及相关行业长输管线等，可根据用户的需要，设计成适于输送含硫化氢、含固体颗粒、料浆等介质以及耐腐蚀、耐高温、耐高压结构。

美标锻钢球阀部件材料

序号	部件名称	材料名称
1	阀体	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
2	连接体	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
3	球体	A105+ENP	A182 F304	A182 F304L	A182 F316	A182 F316L
4	阀座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金
5	阀杆	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	固定轴	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
7	填料	柔性石墨环、V形聚四氟乙烯、碳纤维编织
8	填料压板	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
9	螺柱	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
10	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

美标锻钢球阀性能规范

公称压力Class	150	300	600	900	1500
壳体试验压力(MPa)	3.0	7.5	16.5	22.5	39.0
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5	28.6
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	API 6D-2014、API 608-2008、ASME B16.34-2013
结构长度	API 6D-2014、ASME B16.10-2017
连接法兰	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
检验试验	API 6D-2014、API 598-2016

美标锻钢球阀外形尺寸

公称压力 Class	公称尺寸 NPS	尺寸(mm)
公称压力 Class	公称尺寸 NPS	d	L(RF)	L(BW)	H1	H2
150	2	49	178	216	100	165
	3	74	203	283	110	190
	4	100	229	305	130	200
	6	150	394	457	175	270
	8	201	457	521	210	300
	10	252	533	559	274	380
	12	303	610	635	305	420
	14	334	686	762	340	450
	16	385	762	838	395	530
	18	436	864	914	440	560
	20	487	914	991	470	605
	24	589	1067	1143	700	850
300	2	49	216	216	100	165
	3	74	283	283	110	190
	4	100	305	305	130	200
	6	150	403	457	175	270
	8	201	502	521	210	300
	10	252	568	559	274	380
	12	303	648	635	305	420
	14	334	762	762	340	450
	16	385	838	838	395	530
	18	436	914	914	440	560
	20	487	991	991	470	605
	24	589	1143	1143	780	850
以上为ASME B16.5标准法兰连接固定球球阀尺寸。如需其他尺寸，请来电咨询！
