锻钢固定球阀工作原理(图)

Writer: admin Time:1970-01-01 08:00 Browse:

今天我们来讲解关于锻钢固定球阀的工作原理及图片,本文由上海凯利科阀门有限公司提供,请勿转载,如需转载请注明出处。

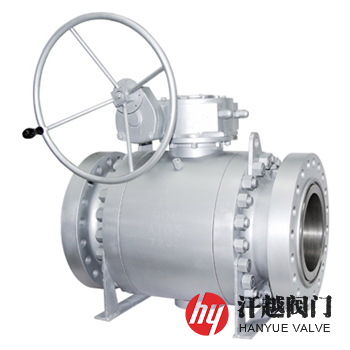

锻钢固定球阀

锻钢固定球阀产品概述

  锻钢固定球阀是一种主要零部件均为锻造制品,并且球体带有固定轴的锻钢球阀,其采用固定球结构,浮动阀座,在操作压力下达到较小的扭矩,并使用了具有自润滑性的PTFE加金属滑动轴承,与高强度、高光洁度的阀杆配合,使摩擦系数降到很低。该阀公称尺寸大于或等于DN150的,它在阀杆和阀座上都设计有密封脂注射装置,当阀座密封圈或阀杆O型圈因意外事故损坏时,可通过密封脂注射装置注射相应的密封剂,防止介质通过阀座密封圈或阀杆时泄漏,辅助密封系统在必要时也可用来对阀座区域进行冲洗润滑,以保持其清洁。

  锻钢固定球阀设有防静电结构,它采用静电引出装置,使球体和阀体之间直接形成静电通道或通过阀杆使球体与阀体之间形成静电通道,从而可将球体与阀座开关过程中摩擦产生的静电通过管路导入地下,防止静电火花可能引起的火灾或爆炸,保证管路系统安全,同时,该阀还具有耐火性能,当阀门在使用过程中发生火灾,使非金属材料制作的阀座密封圈、阀杆和中法兰O型圈在高温下分解或破坏后,它在介质压力的作用将阀座支承圈迅速推向球体使金属密封环与球体接触,形成金属对金属辅助密封结构,有效的控制阀的内漏和外漏。

锻钢固定球阀部件材料

序号

部件名称

材料名称

1

阀        体

A105

304

304L

316

316L

2

连  接  体

A105

304

304L

316

316L

3

球        体

A105+ENP

304

304L

316

316L

4

阀        座

RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金

5

阀        杆

2Cr13

304

304L

316

316L

6

固  定  轴

2Cr13

304

304L

316

316L

7

填        料

柔性石墨环、V形聚四氟乙烯、碳纤维编织

8

填料压板

WCB

CF8

CF3

CF8M

CF3M

9

螺        柱

35CrMoA

304

304

316

316

10

螺        母

30CrMoA

304

304

316

316

锻钢固定球阀性能规范

公称压力PN

100

160

250

320

400

壳体试验压力(MPa)

15.0

24.0

37.5

48.0

60.0

液体高压密封试验压力(MPa)

11.0

17.6

27.5

35.2

44.0

气体低压密封试验压力(MPa)

0.6

0.6

0.6

0.6

0.6

设计制造

GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34

结构长度

GB/T 12221、API 6D、ASME B16.10

连接法兰

JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等

检验试验

JB/T 9092、GB/T 26480、API 6D、API 598

锻钢固定球阀外形尺寸

公称压力

PN(MPa)

公称通径

DN(mm)

尺寸(mm)

L(RF)

L(BW)

L(RTJ)

H1

H2

10.0

(Class600)

50

292

292

295

110

180

65

330

330

333

80

356

356

359

120

200

100

432

432

435

140

210

150

559

559

562

185

290

200

660

660

664

220

320

250

787

787

791

270

380

300

838

838

841

310

430

350

889

889

892

345

450

400

991

991

994

410

550

450

1092

1092

1095

440

580

500

1194

1194

1200

480

630

16.0

(Class900)

50

368

368

371

135

190

65

419

419

422

80

381

381

384

158

200

100

457

457

460

190

230

150

610

610

613

200

300

200

737

737

740

250

375

250

838

838

841

285

420

300

965

965

968

350

460

350

1029

1029

1038

400

530

400

1130

1130

1140

480

600

450

1219

1219

1232

530

640

500

1321

1321

1334

580

700

25.0

(Class1500)

50

368

368

371

140

200

65

419

419

422

80

470

470

473

160

220

100

546

546

549

200

250

150

705

705

711

210

320

200

832

832

841

260

400

250

991

991

1000

300

450

300

1130

1130

1146

365

490

350

1257

1257

1276

420

560

400

1384

1384

1407

500

640

450

1537

1537

1559

500

1664

1664

1686

600

790

以上为GB/T 9113标准法兰连接固定球球阀尺寸。如需其他尺寸,请来电咨询!

锻钢固定球阀结构图

锻钢固定球阀结构图

如果你需订购我厂锻钢球阀产品,咨询时烦请注明产品型号,如无法提供型号数据,请说明公称通径、公称压力、阀体材质、内件材质、工作介质、使用温度,操作方式可选用手柄、蜗轮传动、电动、气动、液动、气液联动等,还可以与远程控制自动化配套使用。
