高压锻钢球阀 - 高压锻钢法兰球阀工作原理（图）

Writer： admin Time：1970-01-01 08:00 Browse：℃

今天我们来讲解关于高压锻钢球阀 - 高压锻钢法兰球阀的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

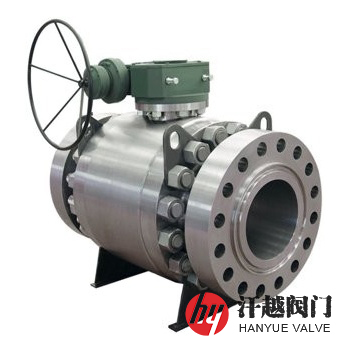

高压锻钢球阀产品概述

　　高压锻钢球阀是一种主体部件采用锻压成型方法锻制出来的锻件毛坯加工而成，能在高压下输送各种介质或调节流量的流体管路控制装置，其有浮动球和固定球两种结构形式，其中固定球阀工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以它的转矩小、阀座变形小，密封性能稳定、使用寿命长，特适于高压、大口径场合，而弹簧预阀座组件，具有自紧特性，实现上游密封，此阀有两个阀座，每个方向都能密封，因而安装没有流向限制，它的大枢轴结构保证在高压下准确的球体中心位置，保障了阀门良好的操作性能。该阀强度、安全性、耐恶劣环境性等，在设计时都进行了考虑，适用于长输管线和一般工业管道。本产品适合安装在石油、石化和天然气工业管线输送系统中用于对高压管路介质的流通、截断或者流量调节。

高压锻钢球阀部件材料

序号	部件名称	材料名称
1	阀体	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
2	连接体	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
3	球体	A105+ENP	A182 F304	A182 F304L	A182 F316	A182 F316L
4	阀座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金
5	阀杆	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	固定轴	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
7	填料	柔性石墨环、V形聚四氟乙烯、碳纤维编织
8	填料压板	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
9	螺柱	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
10	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

高压锻钢球阀性能规范

公称压力Class	600	800	900	1500	2500
壳体试验压力(MPa)	16.5	21.0	22.5	39.0	63.0
液体高压密封试验压力(MPa)	12.1	15.4	16.5	28.6	46.2
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
结构长度	GB/T 12221、API 6D、ASME B16.10
连接法兰	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	JB/T 9092、GB/T 26480、API 6D、API 598

高压锻钢球阀外形尺寸

公称压力 Class	公称尺寸 NPS	尺寸(mm)
公称压力 Class	公称尺寸 NPS	d	L(RF)	L(BW)	L(RTJ)	H1	H2
600	2	49	292	292	295	110	180
	3	74	356	356	359	120	200
	4	100	432	432	435	140	210
	6	150	559	559	562	185	290
	8	201	660	660	664	220	320
	10	252	787	787	791	270	380
	12	303	838	838	841	310	430
	14	334	889	889	892	345	450
	16	385	991	991	994	410	550
	18	436	1092	1092	1095	440	580
	20	487	1194	1194	1200	480	630
	24	589	1397	1397	1407	700	850
900	2	49	368	368	371	135	190
	3	74	381	381	384	158	200
	4	100	457	457	460	190	230
	6	150	610	610	613	200	300
	8	201	737	737	740	250	375
	10	252	838	838	841	285	420
	12	303	965	965	968	350	460
	14	322	1029	1029	1038	400	530
	16	373	1130	1130	1140	480	600
	18	423	1219	1219	1232	530	640
	20	471	1321	1321	1334	580	700
	24	570	1549	1549	1568	810	965
1500	2	49	368	368	371	140	200
	3	74	470	470	473	160	220
	4	100	546	546	549	200	250
	6	144	705	705	711	210	320
	8	192	832	832	841	260	400
	10	239	991	991	1000	300	450
	12	287	1130	1130	1146	365	490
	14	315	1257	1257	1276	420	560
	16	360	1384	1384	1407	500	640
	18	406	1537	1537	1559	—	—
	20	454	1664	1664	1686	600	790
2500	2	42	451	451	454	120	178
	3	62	578	578	584	149	206
	4	87	673	673	683	180	258
	6	131	914	914	927	275	341
	8	179	1022	1022	1038	335	420
	10	223	1270	1270	1292	432	540
	12	265	1422	1422	1445	525	628
以上为ASME B16.5标准法兰连接固定球球阀尺寸。如需其他尺寸，请来电咨询！
