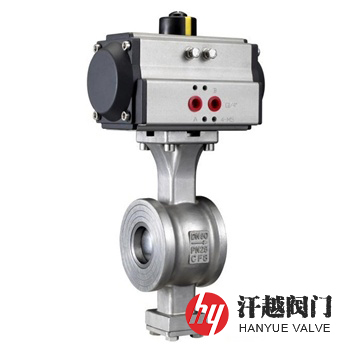

气动对夹V型球阀产品概述
VQ677H、VQ677Y气动对夹V型球阀由对夹式连接V型球阀与GT、AT或AW等气动执行机构组合而成。其与二位五通电磁阀及控制附件配套使用，可实现开关控制，再装配上定位器，就能调节阀门开度，达到比例调节。该阀适用于空气、水、油品、蒸汽、颗粒状介质控制，由于球体和阀座之间是无间隙回转，所以本产品具有很大的剪切力及自洁性能，尤其适合含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状流体控制。
VQ677H、VQ677Y气动对夹V型球阀气动执行机构分单作用和双作用二种，其气缸正、反作用方式变换较为方便，只需将球体初始位置旋转90度，即能实现作用方式的转换。本产品特适用于环境恶劣，不适合人工手动操作的工况场合，因而被广泛用于石油、化工、化纤、造纸等行业自控系统。
气动对夹V型球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 球 体 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 阀 杆 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+表面硬化处理 | ||||
5 | 压 圈 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 下 端 盖 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填料压盖 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | ||||
9 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
10 | 螺 母 | 45 | 304 | 304 | 316 | 316 |
11 | 气 动 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 |
气动对夹V型球阀性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | JB/T 13517、GB/T 12237、API 608、ASME B16.34 | ||||
结构长度 | JB/T 13517、GB/T 12221、ASME B16.10 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | ||||
可配附件 | 电磁阀、空气过滤减压器、定位器、保位阀、阀位传送器、手轮机构等 | ||||
供气压力 | 0.4MPa ～ 0.7MPa | ||||
作用方式 | 双作用：气关式(B) 一 失气时阀位保持(FL)；气开式(K) 一 失气时阀位保持(FL)。 | ||||
单作用：气关式(B) 一 失气时阀位开(FO)；气开式(K) 一 失气时阀位关(FC)。 | |||||
气动对夹V型球阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||||
L | L1 | H1 | D | Dc | ||
1.6 ~ 2.5 | 25 | 50 | 25 | 57 | 64 | 38 |
40 | 60 | 25 | 63 | 82 | 49 | |
50 | 75 | 32 | 92 | 100 | 60 | |
65 | 85 | 38 | 100 | 120 | 75 | |
80 | 100 | 45 | 108 | 131 | 89 | |
100 | 115 | 50 | 117 | 158 | 113 | |
125 | 135 | 55 | 140 | 180 | 140 | |
150 | 160 | 65 | 177 | 216 | 164 | |
200 | 200 | 80 | 200 | 268 | 205 | |
250 | 240 | 92 | 252 | 326 | 259 | |
气动对夹V型球阀结构图
如果你需订购我厂V型球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称尺寸、公称压力、阀体和内件材质、工作介质、介质温度范围，气动执行器类型，是否带三联件等。
