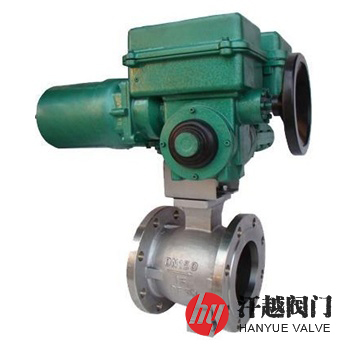

电动V型球阀产品概述
VQ947H、VQ947Y电动V型球阀由法兰连接V型球阀与电动执行机构及控制附件组合而成，其以电源电压为动力，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节和二位开关控制。该阀电装可根据用户需求配置普通开关型、防爆型、调节型、防爆调节型、精小型等。本产品可以电动遥控控制，也可就地手动操作，特适用于恶劣的环境下不便于人工操作或需频繁开关动作的场合。
VQ947H、VQ947Y电动V型球阀采用整体式阀体结构形式，阀芯被设计成带有特殊形状的V型缺口，流通能力大，压力损失小，并具有精确的截流物性和控制功能，流量特性为近似等百分比，当其关闭时，V型缺口与阀座之间产生楔形剪切作用，既具有自洁功能又可防止球芯卡死，因而很好的解决了阀腔易沉积介质的问题，特别适用于管线结垢冻结或含有纤维性和微小固体颗粒的悬浊液及固态颗粒状流体工况场合的自动化控制系统。
电动V型球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 阀 芯 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 阀 杆 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+表面硬化处理 | ||||
5 | 压 圈 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 下 端 盖 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填料压盖 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | ||||
9 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
10 | 螺 母 | 45 | 304 | 304 | 316 | 316 |
11 | 电 装 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 |
电动V型球阀技术规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | JB/T 13517、GB/T 12237、API 608、ASME B16.34 | ||||
结构长度 | JB/T 13517、GB/T 12221、ASME B16.10 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | ||||
控制方式 | 开关型(开关两位控制)、调节型(4~20mA控制) | ||||
电源电压 | 220VAC或380V | ||||
流量特性 | 近似等百分比 | ||||
电动V型球阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||||
L | L1 | H1 | H | Dc | ||
1.6-2.5 (Class150) 2.0 | 25 | 102 | 51 | 81 | — | 38 |
32 | 102 | 51 | 86 | — | 45 | |
40 | 114 | 57 | 90 | — | 50 | |
50 | 124 | 62 | 93 | — | 62 | |
65 | 145 | 72.5 | 108 | — | 73 | |
80 | 165 | 82.5 | 123 | — | 90 | |
100 | 194 | 97 | 138 | — | 115 | |
125 | 194 | 97 | 148 | — | 134 | |
150 | 229 | 114.5 | 170 | — | 164 | |
200 | 243 | 121.5 | 200 | — | 206 | |
250 | 297 | 148.5 | 240 | — | 260 | |
300 | 338 | 169 | 286 | — | 316 | |
350 | 400 | 200 | 330 | — | 372 | |
400 | 400 | 200 | 367 | — | 420 | |
450 | 520 | 260 | 422 | — | 470 | |
500 | 600 | 300 | 490 | — | 516 | |
电动V型球阀结构图
如果你需订购我厂V型球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体和内件材料、使用介质、法兰标准和法兰密封面形式、电动执行器类型等，如无特殊说明，我公司默认的电动执行器为普通开关型。
