中线蝶阀与旋球阀的区别

Writer： admin Time：2020-05-11 11:51 Browse：℃

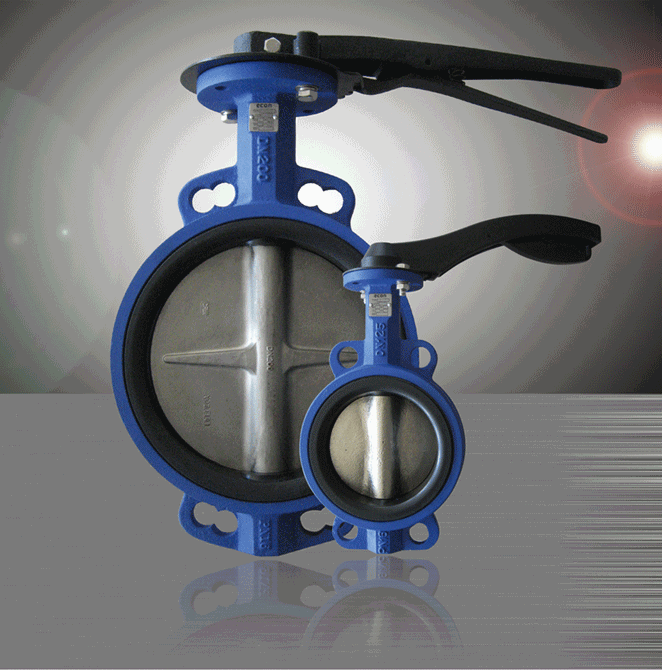

中线蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因而在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。

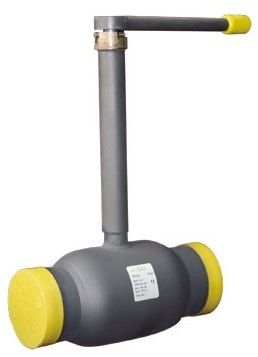

硬密封旋球阀--工作原理 ：

1。主要类型：该阀的主要类型有：蜗轮，电动，气动，液压，气动阀和液压阀，适用于有压力气源和压力液体源的场合。

2。工作原理：阀芯的密封面为立方体表面，阀座的密封面为锥面。

在密封点，阀座表面实际上是阀芯立方表面的切割表面（见图），因此组合非常完美。

适应（中心自动定位重合）和补偿磨损功能由于旋转中心偏离阀芯的几何中心，当阀芯打开时阀芯体连续缩回和缩回，阀芯体不断前进当阀芯关闭时向外扩展。 实际效果相当于半球阀，闸阀，截止阀和蝶阀的组合。 打开不同的角度变化图：双向流量阀的主要功能是在正向压力下密封良好，当反向或反向压力大于正向压力时密封良好。 当前进压力作用时，中压将阀板向前推，阀杆变形，阀板的密封面压在阀座的密封面上，传递压力，阀座被推向阀体台阶以使密封紧密。 当反向压力作用时，介质压力向后推阀板，阀杆变形，介质压力推动阀座密封面抵靠阀板密封面传递压力，推动阀门阀座位于阀杆的极端变形位置，因此密封良好。

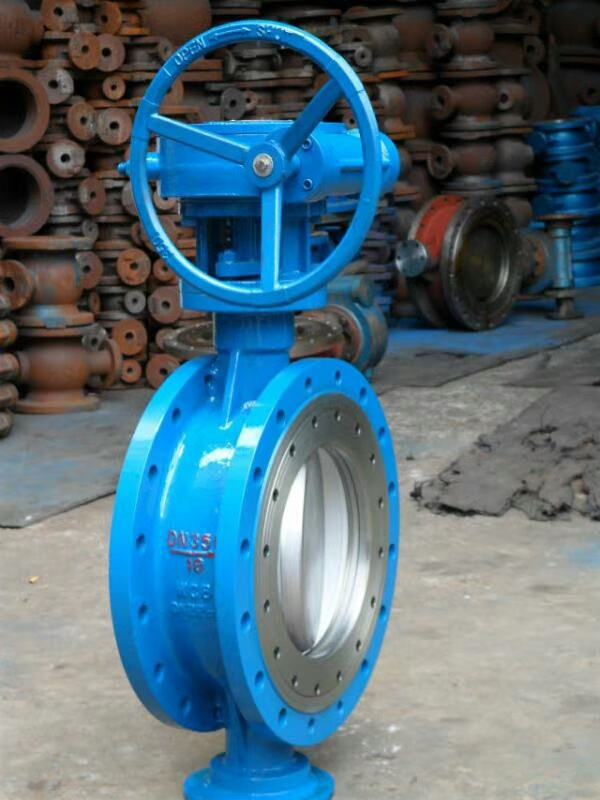

硬密封不锈钢蝶阀结构特点

1、硬密封蝶阀采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、根据用户需求，阀门供应网的硬密封蝶阀可以设计成具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
