智能调节阀阀套堵塞应该如何解决

Writer： admin Time：2020-04-24 10:33 Browse：℃

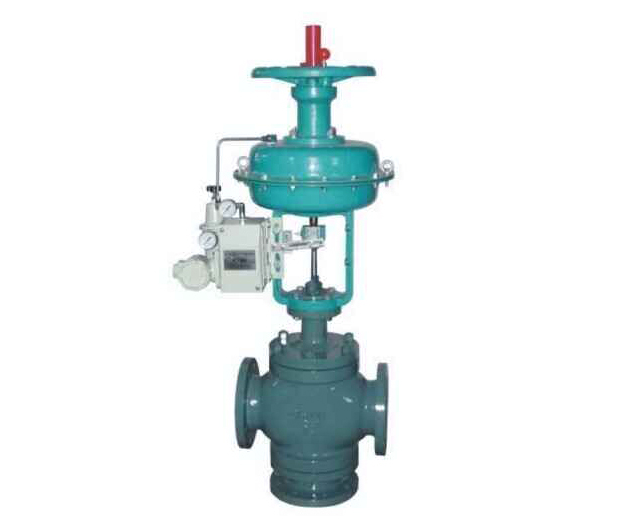

智能调节阀在注聚、注水流程中被广泛应用，其作用是准确调控水量。该阀由流量计、智能混配比电动装置和调节阀三部分组成。智能调节阀内部结构剖面 在生产过程中，由于水质、结垢等原因造成智能调节阀阀套堵塞，须拆卸阀套清洗。因无专用工具，拆卸阀套时，需要用管钳咬住内阀套外沿旋转，然后旋出内阀套，再用内钩取出外阀套。

由于内阀套外沿伸出只有6mm，当管钳咬变形时，只能用电焊焊接取出。用该方法操作存在以下问题：一是安全系数低，二是容易造成调节阀报废，三是工作过程耗时、费力，增加人工成本。为解决上述问题，结合生产实际研制了调节阀阀套取出专用工具。 调节阀阀套取出专用工具由插入顶管、顶杆、冲击锤、螺母、提拉杆等组成。

（1）插入顶管。顶管最大外径23.5mm，最小外径21mm，内径13mm，总长145mm，丝扣长21mm。下部安装3个直径为6mm的钢球，与顶杆及提拉杆配合使用。

（2）顶杆。顶杆长114mm，外径12mm，下部带锥度，与插入顶管配合使用。

（3）冲击锤。冲击锤长86mm，外径40mm，内径22mm。

（4）提拉杆。提拉杆总长250mm，外径21mm，带内口接箍，与插入顶管、冲击锤配合使用，上部带外丝扣。

（5）螺母。一般通用螺母，安装在提拉杆上。 工具的使用方法：将插入顶管通过内调节阀套插到调节阀阀座以下；插入顶杆，使插入顶管钢球弹出，然后上紧插入顶管压紧螺丝，保证在使用过程中钢球不弹回；再将提拉杆与插入顶管连接，安装冲击锤及螺母，利用冲击锤的上下振动便可取出调节阀阀座及阀套整体。 该专用工具在现场使用，钢球内涨卡机构牢靠，无脱出现象。
