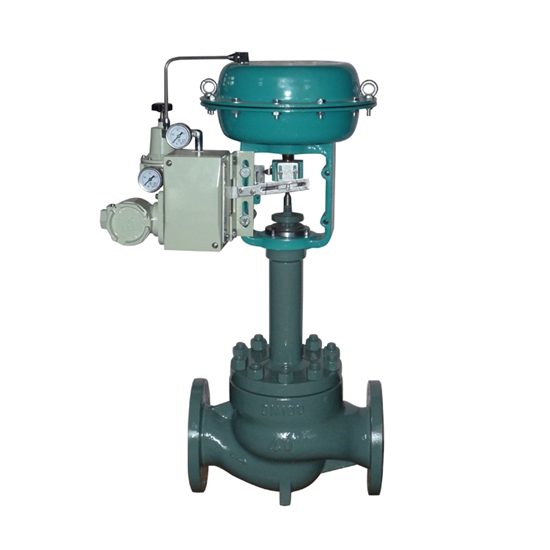

气动调节阀工作原理（图）

Writer： admin Time：2020-04-20 16:29 Browse：℃

气动调节阀是众多调节阀中极为常用的一种，其是用压缩空气的方法来制造动力，使用方便简单，所以广受大众的喜爱，下面小编就带大家来看看其工作原因和分类吧。任何机器的工作都需要动力，有些是外在的燃料动力，而有些是利用能量转换来达到获得动力的效果，阀门就是其中的一种利用能量转化来使机器运转的工具。其中，气动阀门是一款利用压缩空气驱动机器的设备，原理精巧。



气动调节阀工作原理：



（1）气动调节阀就是指以气源作为动力，以气缸为执行器，4~20mA信号作为驱动信号，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，使阀门呈线性或等百分流量特性做调节动作，从而达到对管道介质的流量、压力、温度等各种工艺参数开关量或比例式调节。



（2）气动调节阀具有控制简单，反应快速，且本质安全等优点，并且使用在易燃易爆的场合时，不需要另外再采取防爆措施。



（3）气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。



（4）气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

气动调节阀动作分气开型和气关型气动调节阀动作分气开型和气关型两种。



气开型（Air to Open） 是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型（Fail to Close FC）。气关型（Air to Close）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型（Fail to Open FO）。



气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，调节阀是处于关闭位置安全还是开启位置安全？举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式（即FO）调节阀。气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器，在现场可以很容易进行互相切换。但也有一些场合，故障时不希望阀门处于全开或全关位置，操作不允许，而是希望故障时保持在断气前的原有位置处。这时，可采取一些其它措施，如采用保位阀或设置事故专用空气储缸等设施来确保。阀门定位器阀门定位器是调节阀的主要附件，与气动调节阀大大配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。



阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电－气阀门定位器和智能式阀门定位器。 阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的磨擦力并消除不平衡力的影响，从而保证调节阀的正确定位。 常用执行机构分气动执行机构，电动执行机构，有直行程、角行程之分。用以自动、手动开闭各类伐门、风板等
