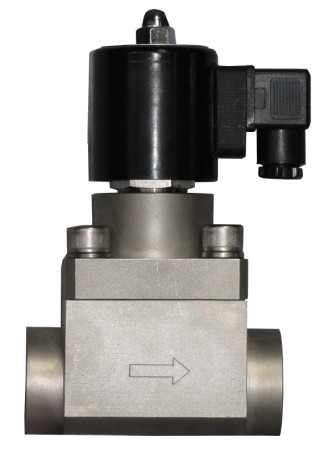

ZCG超高压电磁阀工作原理及特点
Writer： admin Time：2020-04-20 09:50 Browse：℃
ZCG超高压电磁阀特点：
1、 航天、空军、海军配套产品
2、 新型工艺，活塞结构，经久耐磨
3、 动作响应迅速，高频率，密封好
4、 水、气、油可混合使用，性能好
5、 德国工艺，出口系列，品质可靠
ZCG超高压电磁阀工作原理：
常闭式：当电磁阀线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开；当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
常开型：当电磁阀线圈通电时，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
ZCG超高压电磁阀说明
动作方式：先导式 控制方式：常闭，常开
阀体材质：不锈钢304、316
密封材质：FKM、PTFE、PEEK、青铜
管接螺纹：G1/8~G2、美标、国标、英制
公称通径：DN1~DN50mm
工作压力：5~30mpa、50mpa、63mpa-300MPa
适用介质：水、油、气、中性气态或液态流体
介质温度：-100℃-40℃-10~+80℃(0~+650℃可选)
标准电压：AC24V~AC220V、AC380V、DC12~24V
连接方式：内螺纹、外螺纹、法兰、焊接
概述:
ZCG超高压电磁阀是先导活塞式结构原理，ZCG超高压电磁阀采用新设计的锻造阀体、双环活塞结构，三维密封、零泄漏，高耐压300MPa；ZCG超高压电磁阀主要用于高压测试设备、高压充装设备、高压清洗设备、液压系统供气、供水、供油等自动化管道控制系统中。
