电动双座调节阀工作原理（图）

电动双座调节阀工作原理

电动双座调节阀就是阀体内有两个阀座，比单座调节阀多了一个阀座，但也正因这样的结构形式，加大了泄露量！但其流通能力强，不平衡办小，允许使用的差压较大，比同口径的单座阀流通能力大，所以通常特别适用于大流量、高压降和泄漏较大的场合。

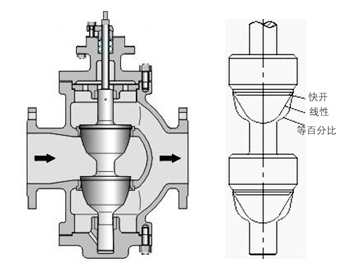

电动双座调节阀



电动双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。广泛应用于精确控制气体、液体、蒸汽等介质，特别使用于压差较大且对泄露量要求不严格干净介质场合。

电动双座调节阀工作原理：



双座电动调节阀内含饲服放大器，以单相交流220V电源为动力，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，来进行对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动双座调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡力小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。 阀门是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。 用于流体控制系统的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。

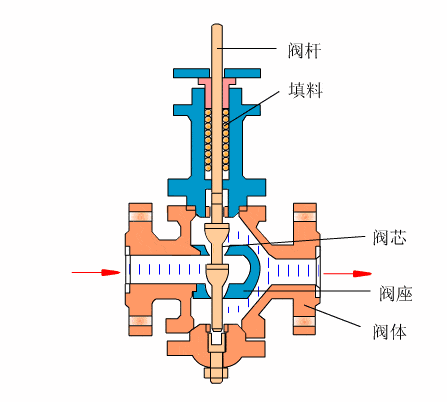

        电动双座调节阀工作原理动态图



电动双座调节阀阀座有上、下两个阀芯，流体从阀体左侧流入，通过阀座和阀芯后，由右侧流出。它比同公称通径的单座调节阀能流过更多的介质，流通能力约提高20%~25%。介质作用在上下阀芯上的力可以互相抵消，所以不平衡力小，运行压差大。但是由于电动双座调节阀上下两阀芯不容易同时关严，所以关闭时泄漏量大。但其流通能力强，允许使用差压大，比同口径的单座阀流通能力大，适用于对泄露量要求和差压较大的场合。
