电子式电动单座调节阀工作原理（图）
Writer： admin Time：2020-07-20 09:12 Browse：℃

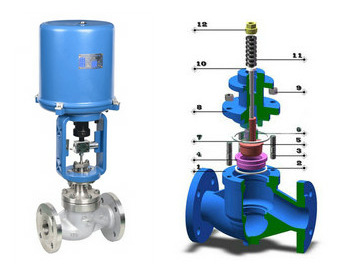

电子式电动单座调节阀工作原理：
ZDLP电子式电动单座调节阀采用直通单座球形阀体，特别适用于阀前阀后压力小，对泄露量求严格的工作场合，电动执行机构为电子式一体化结构，内含伺服放大器，输入相关控制信号(4-20mADC或1-5VDC)，即可改变被调介质流量、压力、液位、温度等，使被控工艺参数保持在给定值。电动单座调节阀一般配于3810L或PSL系列型直行程电动执行机构，具有结构紧凑、调节精度高、压降损失小、流量特性精确、导向面积大、防振动等优点。
电子式电动单座调节阀特点：
电子式电动单座调节阀特别适用于允许压差小，而且允许泄漏量也较小压差不大的工作场合，广泛应用于精确控制气体、液体、蒸汽等介质，由电流信号控制阀门开度，达到对压力、流量、液位、温度等工参数的连续调节。
-
阀门型号：ZDLP
-
通径规格：DN25-DN200
-
结构形式：直通单座铸造球型阀
-
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
-
公称压力：PN16、PN40、PN64
-
适用温度：-17℃-450℃（具体见产品详情）
-
应用范围：电力、冶金、化工、石油、环保、轻工、设备
-
产品特点：动作灵敏、连线简单、流量大、体积小、调节精度高
电子式电动单座调节阀参数：
|
阀体 |
|
形 式 |
直通单座铸造球型阀 |
|
公称通径 |
25、32、40、50、65、80、100、1 25、150、200mm |
|
公称压力 |
PN16、40、64bar |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材 料 |
铸钢( WCB)、不锈钢（304、316、316L）等 |
|
上 阀 盖 |
标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
|
阀盖形式 |
螺栓压紧式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
|
阀内组件 |
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
材 料 |
不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
电动执行机构参数：
|
主要技术参数 |
电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC |
|
防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 |
|
环境温度：-25 +70℃ 环境湿度：≤95% |
|
额定流量系数Kv、额定行程、配用执行机构型号、允许压差 |
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
8 |
13 |
22 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
行程L (mm) |
16 |
20 |
40 |
|
60 |
|
|
配用执行机构型号 |
381 LS/XA-20 |
381 LS/XA-30 |
381 LS/XA-50 |
381 LS/XA-65 |
|
允许压差( bar) |
30 |
20 |
18 |
20.5 |
11.6 |
6.7 |
4.7 |
3.9 |
2.6 |
1.6 |

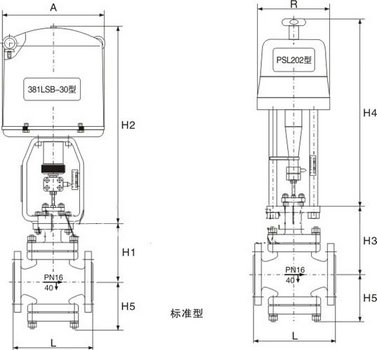

电子式电动单座调节阀尺寸：
|
外形尺寸及重量 单位：mm |
|
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
|
D |
|
255 |
255 |
255 |
255 |
255 |
255 |
255 |
310 |
310 |
310 |
|
R |
|
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
H1 |
PN16/40 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
|
PN64 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
|
H3 |
PN16/40 |
171 |
195 |
200 |
220 |
262 |
277 |
287 |
357 |
377 |
447 |
|
PN64 |
181 |
205 |
205 |
225 |
272 |
282 |
297 |
362 |
392 |
457 |
|
H2 |
|
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
H4 |
|
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
H5 |
PN64 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
重量
(KG) |
PN16/40 |
16 |
19 |
22 |
23 |
39 |
50 |
59 |
80 |
87 |
115 |
|
PN64 |
21 |
24 |
31 |
33 |
49 |
75 |
92 |
129 |
137 |
170 |
