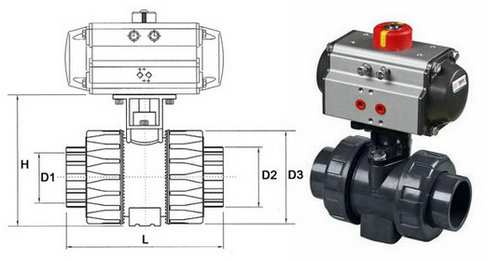

气动UPVC球阀工作原理（图）

Writer： admin Time：2020-06-06 09:21 Browse：℃

气动UPVC球阀工作原理：

气动UPVC球阀(双由令式)启闭件为圆形球芯，是一种应用于含有各种腐蚀性管道流体介质的防腐塑料球阀，阀体采用UPVC（CPVC）注塑件组装成型，具有超强的耐腐蚀性能。UPVC气动球阀通过气源压力来控制阀门启闭，从工作效率上来说，减少了所需的人力及时间，大大提高了作业量。气动塑料球阀所使用的介质温度一般不宜过高，根据材质的温度可在-40℃-180℃之间，且工作压力不超过1.6mpa，对于含有硬质颗粒液体的管道也不适宜选用气动塑料球阀，以防划伤球表面或密封面从而产生泄露等。

气动UPVC球阀特点：

1，气动双由令球阀独特连接方式特别便于安装及拆卸，维护简单易行。
2，利用气动执行器气源压力控制阀门，不仅省时省力，还提高了球阀使用的安全性。
3，气动塑料球阀本体重量轻，转动灵活、使用方便，配套简单、流通能力大；
4，气动双由令球阀材料卫生无毒，符合卫生标准，耐磨损，耐腐蚀性强，使得其用途更加广泛。

• 阀门型号：Q611S
• 通径规格：DN15～DN100
• 结构形式：浮动直通式
• 阀体材质：UPVC、CPVC、PP、PVDF
• 公称压力：PN1.0MPa
• 适用温度：-40℃-180℃
• 应用范围：一般纯水和生饮水、酸碱、化学溶济、腐蚀性液体
• 产品特点：重量轻，耐腐蚀性强，泄漏点少，强度高，装拆方便

气动UPVC球阀技术参数：

公称通径	DN15～DN100(mm)
压力范围	1.0mpa-1.6mpa
连接方式	双由令活接、法兰连接
工作温度	-40~180℃ 【环境温度：标准型:-20~80℃】
阀体材质	UPVC、CPVC、PP、PVDF
驱动方式	压缩空气4～7bar(可带手动装置)
作用形式	单作用弹簧复位(常开、常闭)、双作用(气开气关)
适用介质	水、污水、气体、酸碱、食品化学溶济、腐蚀性化学液体
控制方式	开关型（开关切断控制）、调节行（阀门定位器4-20mA信号精准调节）

气动UPVC球阀作用原理：

气动UPVC球阀的气动执行器可分为双作用式和单作用式，一般如果要用来调节介质流量控制，都选用双作用气动执行装置。其中单作用执行器具有弹簧复位的功能，可分为常闭型和常开型，即阀门处于开启或关闭的位置，当失去气源或发生紧急故障时，阀门自动归位到开启或关闭的状态，可使用在输送可燃气体或可燃液体的危险工况当中。
