气动高平台球阀工作原理（图）
Writer： admin Time：2020-06-05 08:52 Browse：℃
气动高平台球阀工作原理：
气动高平台球阀是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动的气动球阀，实现开关量或比例式调节和开关作用。接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。其中气动执行器可分为单作用和双作用，单作用执行器具有弹簧复位的功能，可在失去气源货发生故障时自动复位到初始状态。
什么是高平台球阀？
什么是高平台球阀？

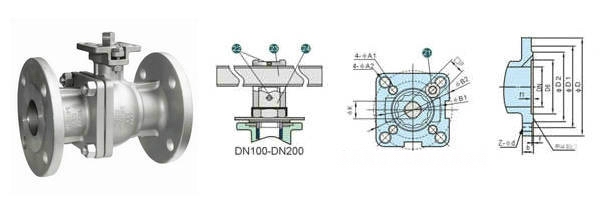

高平台球阀采用高平台ISO5211标准设计，是为了方便球阀安装驱动装置而设置的连接盘，可与执行器直接进行安装，无需再上支架，而普通球阀在与执行器连接之间则需要有一个支架和连接轴支撑。气动高平台球阀具有流通阻力小，流通量大等特点，不仅能做开关截断，也可用于调节流量使用，选用不同材质的阀体和阀座，可用于不同工况。由于高平台球阀与气动执行器之间距离较短，所以不适合用于介质温度过高的场合，避免因为高温而损坏执行器。
气动高平台球阀特点：
1、采用高带平台设计，执行器与球阀连接无需支架与连接轴，便于安装。
2、结构简单、紧密可靠，不需要在增加连接部件，提高产品运行的稳定性。
- 阀门型号：Q641F，Q641H
- 通径规格：DN15～DN300
- 结构形式：浮动直通式
- 阀体材质：铸钢WCB、不锈钢304、不锈钢316
- 公称压力：PN16、PN25、PN40
- 适用温度：-30℃-350℃
- 应用范围：水、油品、气体、腐蚀性介质等
- 产品特点：高带平台设计，便于安装，结构简单，紧密可靠
3、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
4、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
气动高平台球阀技术参数：
| 公称通径 | DN15～DN300(mm) |
| 公称压力 | 1.6、2.5、4.0MPa |
| 连接形式 | 法兰式 |
| 结构形式 | 浮动直通式（高平台阀体） |
| 驱动形式 | 压缩空气4-7bar(可带手动) |
| 动作范围 | 0～90° |
| 阀芯结构 | 浮动"O"型阀芯 |
| 阀体材质 | 铸钢WCB、不锈钢304、316、316L |
| 密封材料 | PTFE、PPL（-30℃-180℃） |
| 使用介质 | 水、油品、气体、腐蚀性介质等 |
| 控制方式 | 开关式(快速两位切断)、调节型(阀门定位器4～20mA信号) |

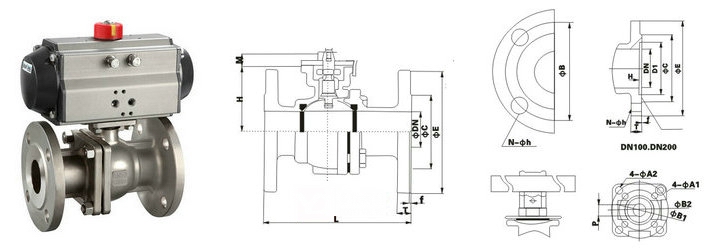

气动高平台球阀阀体结构图：
