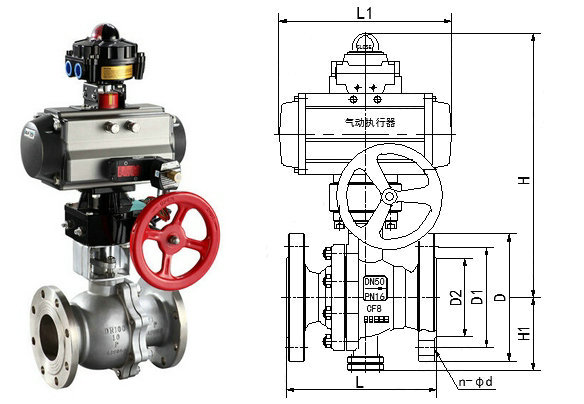

气动切断球阀工作原理（图）

Writer： admin Time：2020-06-03 15:06 Browse：℃

气动切断球阀工作原理：

气动切断球阀启闭件由O型球体，或者V型球体，通过气动执行器驱动旋转90°从而达到开启或者关闭作用。常用于要求快速关闭管路介质流通的场合，主要由单作用气动执行器与O型球阀组成，具有紧急复位的功能，可在遇到突发故障或失去气源时，快速关闭阀门，防止介质流入！O型切断气动球阀以压缩空气为动力源，且执行速度非常快，具有高精准的开闭功能，可严密切断管路中的流体，可就地控制和远距离集中控制，提高了使用的安全性。

气动切断球阀特点：

1，气动O型球阀可根据使用要求不同，选用金属密封和软密封结构，满足不同工况场合。

2，密封性能极佳，结构易于密封，而且阀封能力随着介质压力的增高而增大。

3，气动O型切断球阀阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏。

4，流体阻力小，球阀全开时与管路形成全通道，介质基本可以毫无阻力的流过。

5，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。

气动切断球阀技术参数：

公称通径	DN15～DN300(mm)
公称压力	PN1.6、2.5、4.0、6.4MPa
连接形式	法兰式、螺纹连接
驱动方式	气源驱动0.4-0.7Mpa（可带手动装置）
阀芯形式	“O”型球形阀芯
适用温度	软密封≤180℃，金属密封≤450℃
流量特性	快开特性
阀体材质	碳钢、不锈钢304、316、316L
密封材料	增强聚四氟乙烯，对位聚苯
适用范围	液体、燃气、蒸汽、油品、腐蚀性介质等
作用形式	开关型（开关两位切断）单作用（弹簧复位功能），双作用（气开气关）

气动O型切断球阀动作原理：

当气动O型球阀压缩气体通过电磁阀或其他控制器进入气缸的一端，推动活塞开始移动，通过活塞杆，曲柄，立轴等传动机构，使球芯以立轴为中心旋转90°，使球阀由开（或关）的状态变为关（或开）的状态，达到对管道内介质的自动控制。气动开关球阀在气缸式执行机构侧面有两个G1/4"的螺孔，可以通过连接板安装电磁换向阀，顶部也有两个M10X1的螺孔，可以通过支承件安装两个行程开关，中心旋转顶端可用扳手进行手动操作。

零件名称	材料
阀体阀盖	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯柔性石墨
适用介质	液体、气体、蒸汽、油品及其它腐蚀性介质等
