气动三通球阀工作原理（图）

Writer： admin Time：2020-06-02 14:45 Browse：℃

气动三通球阀工作原理：

气动三通球阀是用于管道中介质换向、合流及分流的作用，主要由T型或L型三通球阀与气动执行器连接组成，按连接方式不同可分为法兰及内螺纹。L型三通气动球阀是对两条相互垂直的通道进行介质流向的切换或截断，起到分配作用，而T型球阀不仅可对介质流向进行切换，还可以使三个通道互相连通或关闭其中任意一条通道，起到分流、合流作用。可根据工况需要，在气动三通球阀执行器上加装阀门定位器及其它相关配件，即可控制球阀球芯的运转，达到对管路中介质的自动化控制。

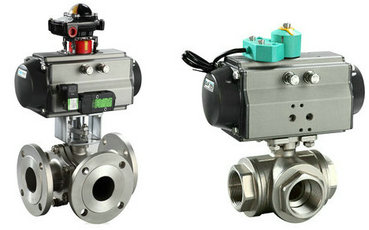

气动法兰三通球阀气动内螺纹三通球阀

气动三通球阀特点：

1、可选用不同连接形式，分为气动法兰三通球阀和气动螺纹三通球阀，满足不同使用工况。

2、密封效果极佳，采用软密封四氟乙烯弹性变形可达到无泄漏密封。

3、一阀多用：可制成L型通口，也可制成T型通口，达到分配、合流、分流等功能。

4、气动三通球阀安装方便，可用任一通口作为介质的流通入口，并且无泄漏。

5、广泛适用于环保、油品、冶金、蒸汽、能源、造纸、食品等管路系统中对介质进行流向改变或达到对介质分流或混合。

阀门型号：Q644F/H，Q645F/H，Q614F/H，Q615F/H
通径规格：法兰DN15～DN300，螺纹DN15～DN50
结构形式：三通L型，三通T型
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN10、PN16、PN25、PN40、PN64
适用温度：-29～+300℃
应用范围：气体、水、蒸汽、液体、油品、腐蚀性介质等
产品特点：一阀多用，分L型和T型，达到换向、分配、合流、分流

气动三通球阀标准规范：

1．设计和制造：GB／T12237-1989；APl608。

2．检验和试验：GB／T13927-1992；APl598。

3．法兰连接：JB／T79]一2-1994；ASME／ANSIB165。

4．结构长度：JD-2002

回讯器：也叫限位开关，远程反馈开关信号(防爆)

电磁阀：双作用选二位五通、单作用选二位三通(防爆)

三联件：可对气源稳压、过滤、气缸加润滑油

阀门定位器：输入4～20mA信号,实现阀门调节功能YT-1000R

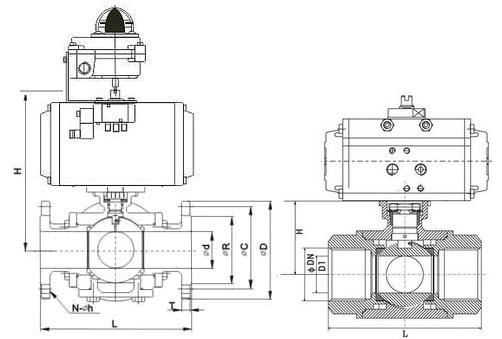

气动法兰三通球阀结构图气动内螺纹三通球阀结构图

气动三通球阀技术参数：

公称通径	DN10～DN300(mm) (螺纹1/2"～2")
公称压力	PN1.0、1.6、2.5、4.0、6.4MPa
驱动形式	压缩空气4-7bar（可带手动装置）
连接方式	法兰式、内螺纹连接
结构形式	L型三通阀体、T型三通阀体
动作范围	0～90° 0～180°
使用温度	PTFE:-29～+178℃，PPL:-29～+300℃
适用介质	水、蒸汽、液体、油品、腐蚀性介质等
控制方式	开关模式，调节型（定位器4-20mA模拟信号）
作用形式	单作用弹簧复位（常开型，常闭型），双作用（气开气关）

气动三通球阀流向原理说明：

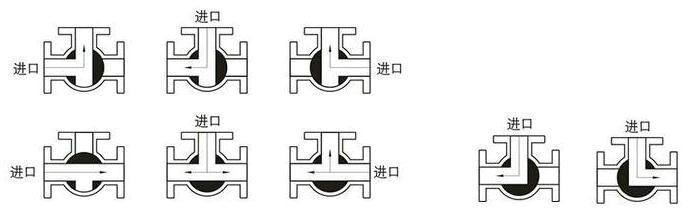

气动三通球阀根据结构形式及流通方向不同分为L型和T型，介质流通方向图如下。

T型三通球阀流向图 L型三通球阀流向图

L型三通球阀只能连接或截断两条相互垂直正交的管道，不能同时保持第三条管道的相互连通，只起到分配作用。

T型三通球阀能使三条正交的管道相互联通或切断任意第三条通道，达到两进一出或一进两出的的功能，起到分流、合流作用。

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
试验压力	强度试验	1.5	2.4	3.8	6.0	9.60
	密封试验	1.1	1.8	2.8	4.4	7.04
	低压气密试验	0.4～0.7
适用介质	气体、水、油品、蒸汽或腐蚀性介质（常温，低温，高温）
