气动V型球阀工作原理（图）

Writer： admin Time：2020-06-02 14:32 Browse：℃

气动V型球阀工作原理：

气动V型球阀启闭件是一种球芯为V型结构的调节球阀，阀芯是1/4球壳，开有V型缺口，流通能力大，具有剪切力，能关闭严密等特点。V型气动球阀根据V型球芯与管道形成的V型角度，随着球的旋转，可使用中间开度面积的变化进行流量调节，并可切断流体中夹杂的杂质而关闭，适用于纸浆、砂浆、粘性流体的控制。

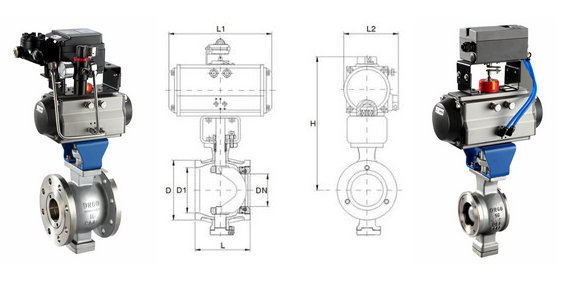

气动法兰V型球阀 气动对夹式V型球阀

气动V型球阀应用：

气动V型球阀具有良好的切断性能和调节性能，广泛适用于控制纸浆、污水、含有纤维和固体颗粒悬浊介质以及高温蒸汽、干气体等介质，特一般情况下V型球阀都是单密封球阀，不适合用来双向使用。

气动V型球阀特点：

1，气动V型调节球阀有近似等百比的固有流量特性及直线特性；采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度；

2，气动V型球阀球芯上带有V型切口，在关闭时，V型缺口与硬密封阀座产生较强剪切力，可将含有纤维性介质切断，并有效防止球芯卡死；
3，气动V型调节球阀具有一个Ｖ型阀芯结构，即使在小流量或高粘度介质的工况中，也可在整个量程范围内，保证控制的精准性和精确性；

4，气动V型球阀一般与阀门定位器及其它附件配套使用，适用于各种调节场合，额定流量系数大，调节性能灵敏，，可调范围大可竖卧安装。

阀门型号：VQ677F，VQ677H，VQ677Y
通径规格：DN25～DN300
结构形式：V型球芯
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN16、PN25、PN40、PN64
适用温度：-40～450℃
应用范围：泥浆、纤维、含有微小固体悬浮物介质
产品特点：动作灵敏，具有卓越的切断性能和调节性能，适用范围广

气动V型调节球阀技术参数：

公称通径	DN25～DN300(mm)
公称压力	PN1.0、1.6、2.5、6.4MPa
连接方式	法兰式、对夹式
驱动形式	压缩空气4-7bar，可带手动装置
温度范围	软密封:-30～180℃；硬密封:-40～450℃
阀芯结构	V字型切口球芯
密封材料	增强聚四氟乙烯对位聚苯金属密封
阀体材质	碳钢WCB、不锈钢304、316、316L
作用形式	单作用（弹簧复位）、双作用（气开气关）
控制方式	开关两位切断、精准调节型4-20mA模拟信号（均可选防爆）

气动V型调节球阀作用：

气动V型球阀按密封性能分为软密封和硬密封，软密封一般使用低压常温场所，而硬密封可应用于常温及高温高压管路中。根据控制方式分为调节型和开关切断型，开关型型按作用形式可分为单作用和双作用式，而调节型应当选用双作用式，单作用执行器的独特优点是一旦气源失气或管道故障的情况下，气动V型球阀将按控制系统的要求自动复位到阀门关闭或开启的状态。
