气动UPVC蝶阀工作原理（图）
Writer： admin Time：2020-05-31 13:34 Browse：℃
气动UPVC蝶阀工作原理：

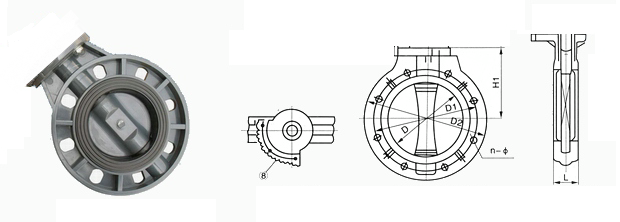

气动UPVC蝶阀也叫气动塑料蝶阀，启闭件为蝶板，具有耐腐蚀性强，耐磨损，阀体重量轻等优点，且应用范围广，阀体结构采用中线式，容易拆卸，维护简单，适用于水、空气、油类、腐蚀性化学液体。气动塑料蝶阀通过压缩空气即可直接进行开关量调节，装配上阀门定位器输入4-20mA信号，可对介质流量，压力，温度等参数进行调节，被应用于一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
气动UPVC蝶阀特点：
1、材质卫生无毒，结构简单、体积小、重量轻、材料耗用省，安装尺寸小；
2、连接是由两端的法兰对夹而成，方便拆卸维修，耐磨损、容易拆卸，维护简单易；
3、气动UPVC蝶阀开关迅速、90度往复回转，驱动力矩小。
4、气动塑料蝶阀根据不同的介质有多种材料可选，耐腐蚀性强，体积小，适用于多种管路，应用范围广。

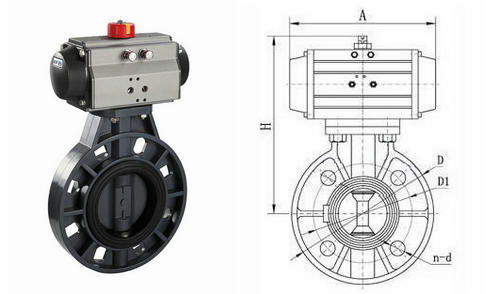

气动UPVC蝶阀技术参数：
气动UPVC蝶阀执行机构：
- 阀门型号：D671S，D671X
- 通径规格：DN50～DN300
- 结构形式：对夹式中线A型
- 阀体材质：UPVC、CPVC、PP、PVDF
- 公称压力：PN10
- 适用温度：0～+60℃
- 应用范围：水，油品，气等腐蚀性介质
- 产品特点：体积小、重量轻、结构简单、耐腐蚀性强
气动UPVC蝶阀技术参数：
| 公称通径 | DN50～300mm |
| 公称压力 | PN 1.0 Mpa |
| 连接方式 | 对夹式 |
| 适用温度 | 0～+60℃ |
| 结构形式 | A型 |
| 阀芯结构 | 圆盘式中线阀芯 |
| 阀体材质 | UPVC、CPVC、PP、PVDF |
| 阀芯材质 | UPVC、CPVC、PP、PTFE |
| 密封材质 | FPM、EPDM、NBR |
| 适用介质 | 水，油品，气等腐蚀性介质 |
| 可选附件 | 限位开关、定位器、电磁阀、减压阀 |
| 驱动方法 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
|
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
