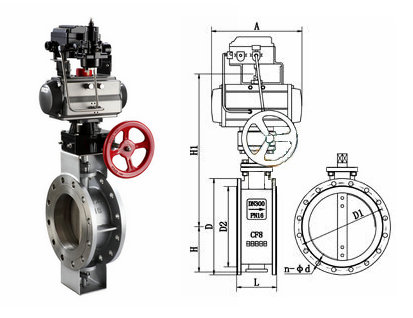

气动通风蝶阀工作原理（图）
Writer： admin Time：2020-05-30 15:18 Browse：℃
气动通风蝶阀工作原理：
气动通风蝶阀启闭件为蝶板，是用在通风管道中的一种非密闭旋转型蝶阀，采用中线式碟板与短结构钢板焊接的结构形式设计制造，作为气体介质的流量调节或开关控制。气动蝶阀流道阻力小，流量系数大，重量轻，启闭快，与阀门定位器配套使用，可实现比例调节，特别适用于大口径、大流量锅炉窑烟道气控制。
气动通风蝶阀特点：
1.可远距离控制阀门开关、调节，达到了省时省力，省人工成本。
2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
3.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
- 阀门型号：D641W
- 通径规格：DN50～DN2000
- 结构形式：中线型（法兰）
- 阀体材质：铸钢WCB、不锈钢304、不锈钢316
- 公称压力：PN2.5、PN6、PN10
- 适用温度：-40℃～+450℃以上
- 应用范围：空气、煤气、含尘气体、烟道气、冷热风等
- 产品特点：流道阻力小，流量系数大，重量轻，可适用于大口径
|
气动通风蝶阀标准：
设计标准：GB/T12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992、JB/T9092-1999
强度试验：0.075 0.375 0.9
密封试验：≤1.5%泄漏量
适用温度：-40～+450℃ 气动通风蝶阀技术参数： |
 |
| 公称通径 | DN50～DN2000(mm) |
| 压力等级 | PN0.25、0.6、1.0MPa |
| 连接方式 | 法兰式连接 |
| 结构形式 | 中线型结构 |
| 驱动方式 | 气动控制,气源驱动(可带手轮) |
| 阀体材质 | 铸钢WCB、不锈钢304、不锈钢316 |
| 密封材质 | 本体密封 |
| 工作场合 | 空气、煤气、含尘气体、烟道气、冷热风等 |
| 控制方式 | 开关型（开关两位模式），调节型（调节碟板开度） |
| 附件选型 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
