气动软密封蝶阀工作原理（图）
Writer： admin Time：2020-05-30 11:54 Browse：℃
气动软密封蝶阀工作原理：
气动软密封蝶阀是一种防腐蚀性和密封性较好的中线型蝶阀，启闭件为蝶阀，一般分为法兰或对夹式连接，可用于含有腐蚀性介质及泄露量要求较高的常温常压场合。气动软密封蝶阀采用密封结构，密封材料有橡胶、聚四氟乙烯等，泄露量可达到零泄露。由于结构特征的限制，气动软密封蝶阀不适用于高温、高压及抗磨损等行业，只适合在常温环境和低压、中压等场所做开关切断和调节流量使用。

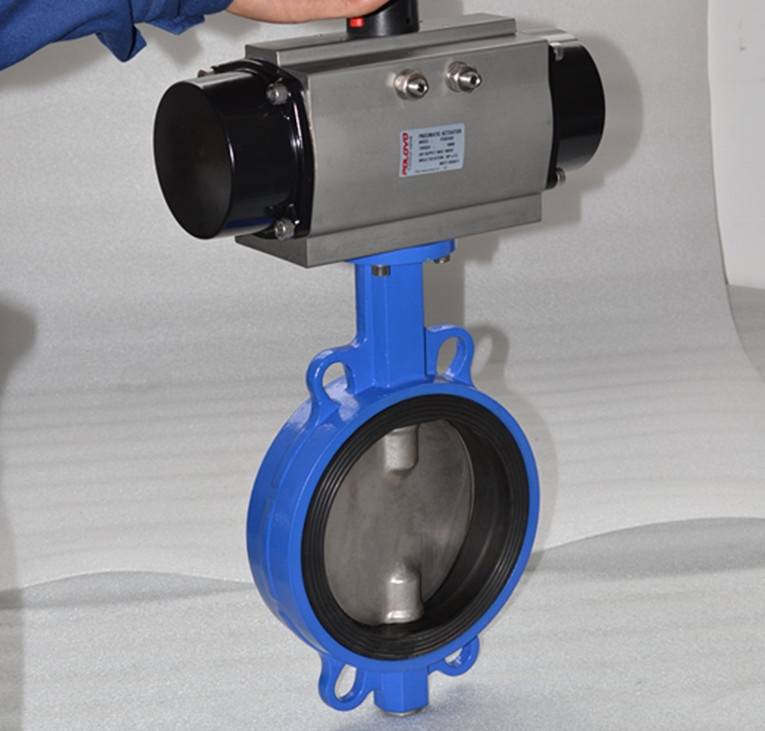

气动对夹式软密封蝶阀（图）

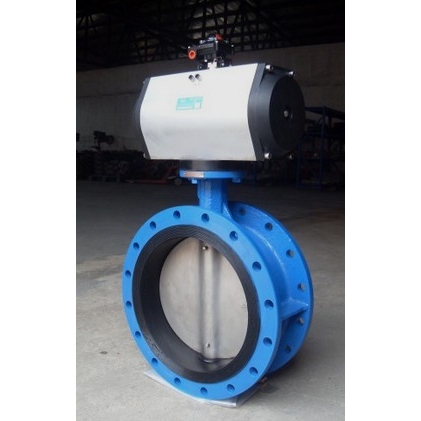

气动法兰软密封蝶阀（图）
气动法兰软密封蝶阀（图）
软密封气动蝶阀参数说明：
| 公称通径 | DN50～DN1200(mm) |
| 压力等级 | PN1.0、1.6、2.5MPa |
| 连接方式 | 对夹或法兰连接 |
| 阀芯形式 | 碟板式 |
| 驱动方式 | 气源驱动,压缩空气5～7bar(可带手轮) |
| 动作范围 | 0～90° |
| 密封材质 | 各种橡胶、聚四氟乙烯 |
| 工作场合 | 各种腐蚀性介质等(常温常压、低温低压场合) |
| 附件选项 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 控制方式 | 开关两位控制,气开、气关式、弹簧复位、智能调节型(4～20mA模拟量信号) |
|
气动软密封蝶阀特点：
1、结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。
2、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
3、分为气动对夹式软密封蝶阀和气动法兰软密封蝶阀，满足不同管道。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长。
|

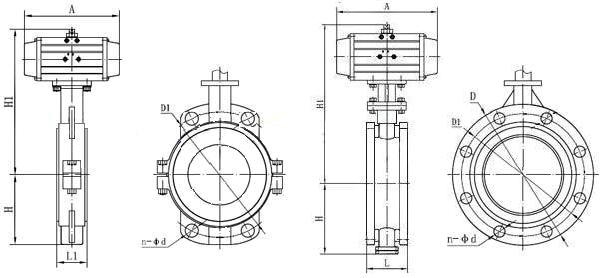

 气动对夹式软密封蝶阀结构 气动法兰软密封蝶阀结构 |
气动软密封蝶阀密封材料：
|
材料品种
|
氯丁橡胶
|
丁腈橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
|
代号
|
×或 0rJ
|
XA或orJA
|
XB或orJB
|
xC、JC或0rF
|
XD或orJD
|
× E或orJE
|
|
耐最高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
适用工作温度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
气动软密封蝶阀和气动硬密封蝶阀的区别：
1、软密封蝶阀多为中线型，硬密封多为单偏心、双偏心、三偏心蝶阀结构。
2、软密封用于常温环境。硬密封可用于低温、常温、高温等环境。
3、软密封使用于低压-常压，硬密封还可以使用于中高压。
4、软密封和三偏心硬密封蝶阀密封性能比较好，三偏心蝶阀在高压高温环境下可以保持良好的密封。
5、软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。
