电动衬胶蝶阀工作原理（图）

Writer： admin Time：2020-05-30 11:17 Browse：℃

电动衬胶蝶阀工作原理：

电动衬胶蝶阀启闭件为蝶板，是通过高温的方式将橡胶与阀体硫化为一体，并与电动执行机构组合而成的电动蝶阀，其衬胶的设计可以有效的隔离介质与金属接触，具有一定的耐碱盐和弱酸侵蚀性能，可使用在含有腐蚀性的介质当中。电动衬胶蝶阀根据使用工况的不同，可分为全衬胶和半衬胶，确保在不同场所的使用条件下保证蝶阀的密封性、耐腐性。在含有固体颗粒的介质中，橡胶密封比四氟PTFE密封更有耐磨性。

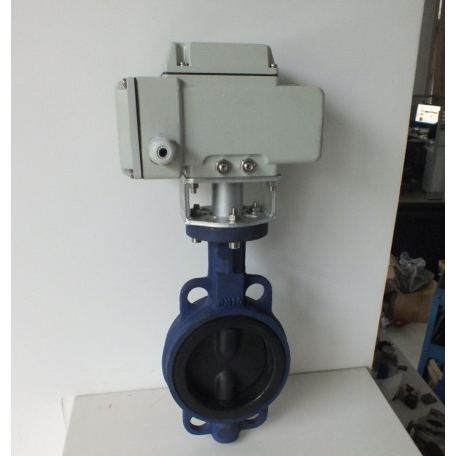

电动对夹式衬胶蝶阀

电动衬胶蝶阀特点：

1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。

2、密封面耐磨性好（橡胶耐磨性是铜的七倍）。

3、可分为电动法兰衬胶蝶阀和电动对夹式衬胶蝶阀，可满足使用在不同的管道里。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、橡胶材料无任何毒性，并且抗菌、耐老化、耐弱腐蚀，使用寿命长等特点，且产品价格是不锈钢阀门的三分之一。

阀门型号：D971J，D941J
通径规格：DN50-DN1200
结构形式：中线式
阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316
公称压力：PN6、PN10、PN16
适用温度：-40℃～150℃
应用范围：气体、水、油品、腐蚀性介质等
产品特点：成本低，材料无毒性，耐老化、耐弱腐蚀，使用寿命长

电动衬胶蝶阀标准规范：

设计制造标准：GB/T 12238-2008

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

电动衬胶蝶阀零件材料：

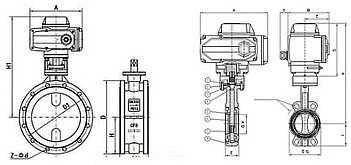

电动法兰衬胶蝶阀电动对夹式衬胶蝶阀

阀体：铸铁、球墨铸铁、碳钢、不锈钢

蝶板：铸铁、球墨铸铁、碳钢、不锈钢完全包覆橡胶或氟塑料

阀杆：碳钢镀镍磷、不锈钢

阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

密封圈使用温度：丁腈橡胶X≤80度；耐磨橡胶X6≤150度；氯丁橡胶≤120度；氟橡胶X7≤150度；

电动衬胶蝶阀技术参数：

公称通径	DN50-DN1200(mm)
公称压力	0.6Mpa、1.0Mpa、1.6Mpa
连接形式	对夹式、法兰式
介质温度	-40℃～150℃
密封圈	各种橡胶（零泄露）
动作范围	0～90°
控制方式	调节型或普通开关型
阀体材质	球墨铸铁、铸钢、不锈钢

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、油品、腐蚀性介质等。
