GID电动真空蝶阀工作原理（图）

Writer： admin Time：2020-05-30 10:52 Browse：℃

电动真空蝶阀工作原理：

GID电动真空蝶阀也叫电动高真空蝶阀，通过执行器驱动阀杆带动碟板来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的，阀门采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。电动真空蝶阀是指工作压力低于标准大气压的阀门，属于密封型蝶阀，泄漏量为零，主要用于真空系统中接通或切断管路中的气流，或者调节气流量大小，一般工作介质为空气和非腐蚀性气体。

电动真空蝶阀通常根据工作压力，可分为三大类：

低真空阀：绝对压力在 101325~0.133Pa

高真空阀：绝对压力在 0.133~1.33 × 10-6Pa

超高真空阀：绝对压力在 1.33 × 10-6~1.33 × 10-10Pa

电动高真空蝶阀特点：

1、轴承采用自润滑轴承，摩擦阻力小。

2、不必从管路上拆卸阀门即可更换蝶板密封圈。

3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。

4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。

阀门型号：GID高真空蝶阀
通径规格：DN50-DN400
结构形式：对夹式
阀体材质：不锈钢304、316、316L
公称压力：2x105～1.3x10-5
适用温度：丁腈橡胶-25～+80℃，氟橡胶-30～+150℃
应用范围：真空系统,空气及非腐蚀性气体
产品特点：密封性能好，能用于真空状态,也可在低压状态下使用

电动真空蝶阀技术参数：

适用范围(Pa)		2x105～1.3x10-5
漏气率（Pa.L/S)		≤1.3x10-6
驱动形式		电动控制 AC220V【AC380V；DC24V】
介质温度(℃)		丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
法兰标准		GB6070.3-85
安装位置		任意
信号反馈		标准出厂：带无源触点型特殊指定：4～20mA DC调节型
作用形式		开关型（开关两位控制）
作用形式		调节型（4-20mA信号调节流量大小）

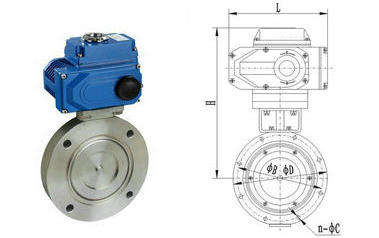

电动真空蝶阀连接尺寸：

公称通径(DN)		50	63	80	100	125	150	200	250	300	400
连接尺寸	A	26	32			35			50	55	60
	ΦD	110	130	145	165	200	225	285	335	425	510
	ΦB	90	110	125	145	175	200	260	310	395	480
	n-ΦC	4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14

真空阀阀门应用范围：

1，石油化学工业用真空阀

石油化学工业用真空阀，通常用于化纤工业，高级润滑脂精炼等设备系统中。要求阀门既用于低真空系统，又能用于压力系统。真空系统的压强通常为 0.005~0.133Pa，压力系统的压强为 1.0~4.0MPa。结构型式通常为直流式，Y 形真空截止阀，与普通 Y 型截止阀基本相同。

2，冶金机械工业用真空阀

冶金机械工业通常使用真空或高真空阀门，用于高级合金钢的真空冶炼、真空脱氧、真空热处理、真空铸造、电气绝缘处理等设备中。

3，核工业用真空阀

在核工业领域，广泛使用各类真空阀门，在高能物理、受控热核聚变研究中，使用高真空和超高真空阀门；在同位素分离工厂中，使用高真空和低真空阀门。结构形式通常以金属波纹管或膜片作为阀瓣密封元件，并要求高清洁度的真空截止（节流）阀。
